LG Flatron 775FT разборка

РАДИОразборка

Наконец-то списан монитор LG Flatron 775FT:

Прежде чем выбросить, извлеку из него «донорские» органы.

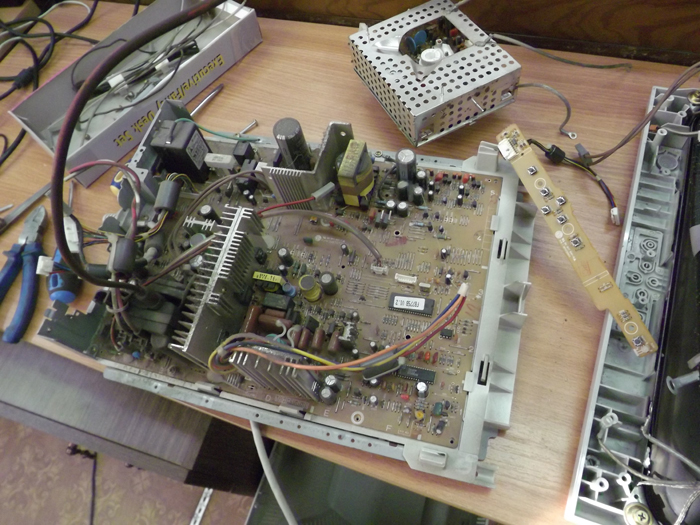

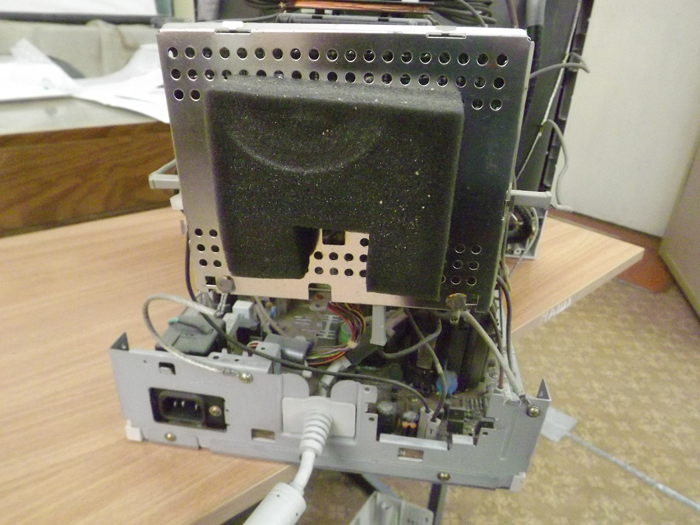

Сняв корпус, обозреваю монитор inside:

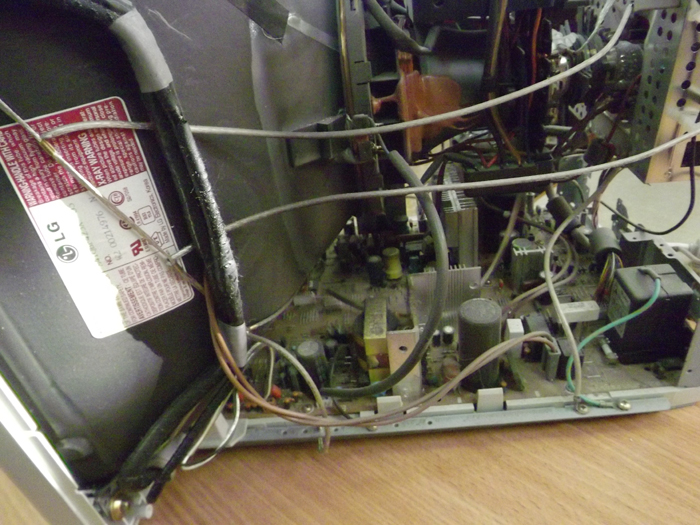

Вид со стороны драйвера ЭЛТ:

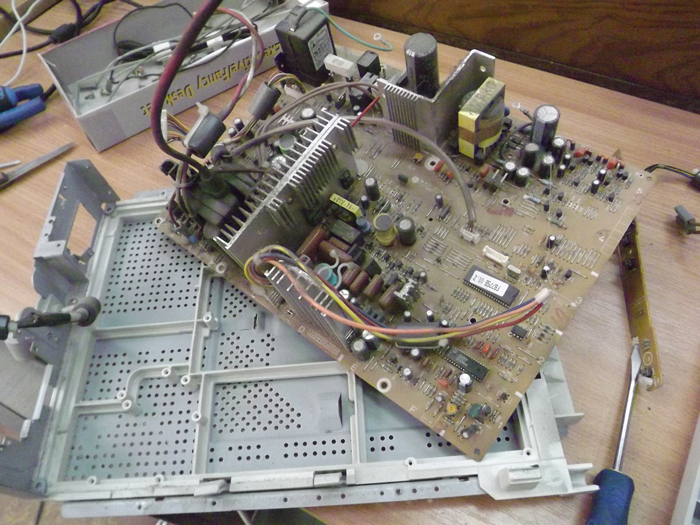

Отделяю основание от передней части с ЭЛТ:

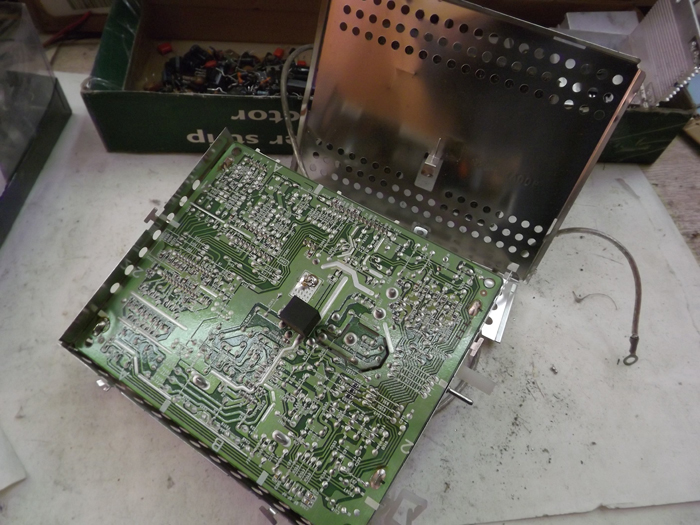

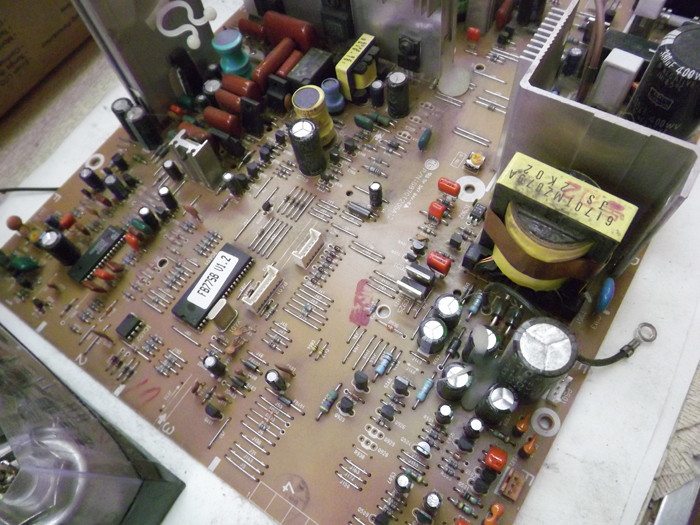

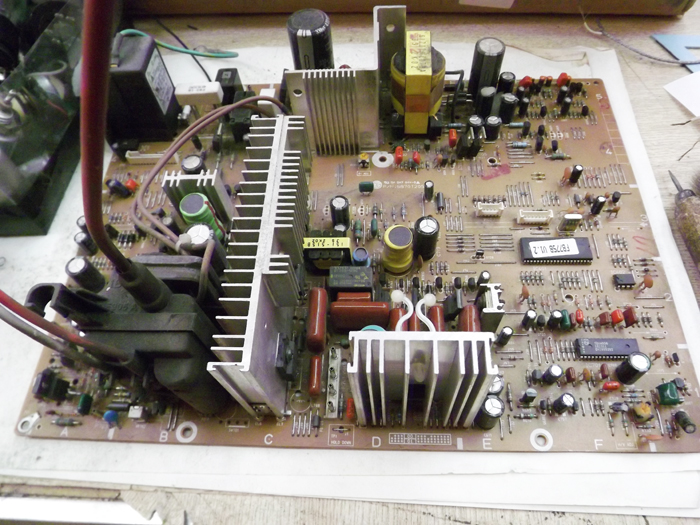

Плата извлечена:

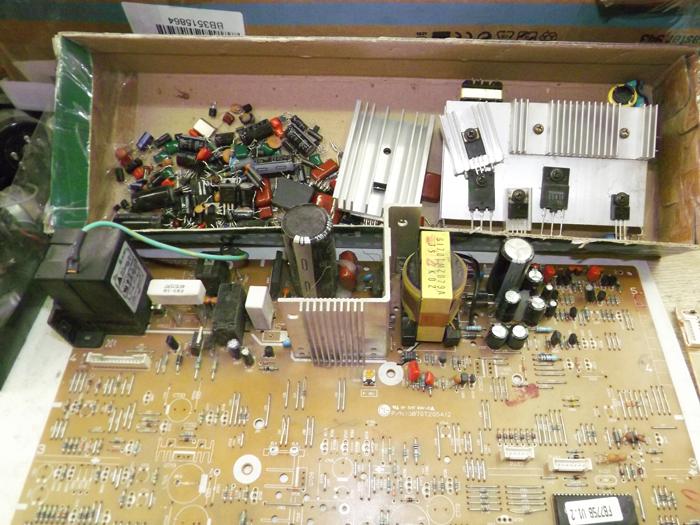

Большая часть компонентов удалена:

Разбираю драйвер ЭЛТ:

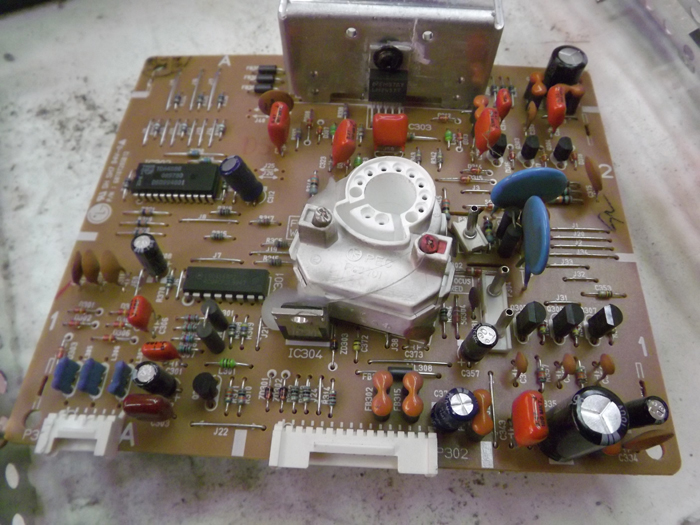

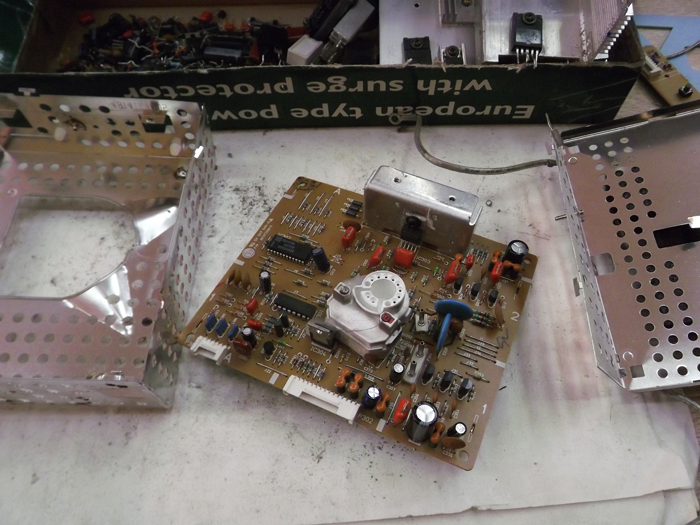

Его плата:

Остатки – на свалку:

12 апреля 2022г., утро: зима вернулась!

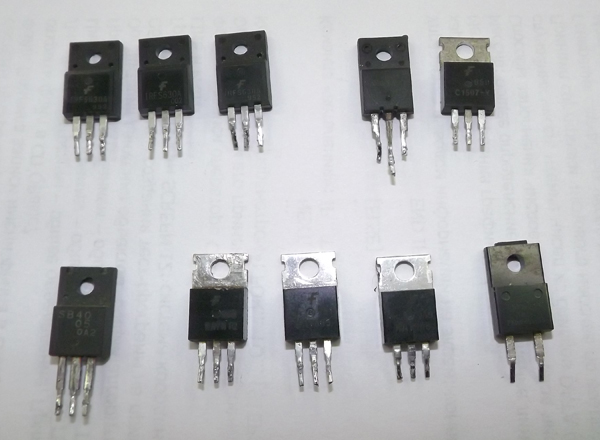

Приступаю к описанию компонентов. На радиаторах (слева направо и сверху вниз):

STRF6654 – схема упpавления, MOSFET, 650V/9.7A, Po=190Вт - - -> смотри Datasheet
FMP-3FU – сдвоенный диод Шоттки, 1500В/5А - - -> смотри Datasheet
С5417 – NPN-транзистор, 600/120В, 3А, 25Вт - - -> смотри Datasheet
D1413 – NPN-составной транзистор, 40/60В, 3А, 25Вт, hfe=4000 (!) - - -> смотри Datasheet
TDA8172 – микросхема, выходной каскад блока кадровой развёртки - - -> смотри Datasheet
LM2437T – контроллер (драйвер) CRT-трубок - - -> смотри Datasheet
SFS9630 – MOSFET-транзистор с каналом Р-типа, 200В, 4.4А, 33Вт - - -> смотри Datasheet
IRF650A – MOSFET-транзистор с каналом N-типа, 200В, 28А, 156Вт - - -> смотри Datasheet

Далее без радиаторов (слева направо и сверху вниз):

IRF630A – MOSFET-транзистор с каналом N-типа, 200В, 10А, 100Вт - - -> смотри Datasheet
C4633 – NPN-транзистор, 1200/1500В, 0.03А, 2Вт - - -> смотри Datasheet
C1507-Y – NPN-транзистор, 300/300В, 0.02А, 15Вт - - -> смотри Datasheet
SB40-05 – сдвоенный диод Шоттки, 50В/4А - - -> смотри Datasheet
KIA7812, KIA7808, KIA7805 – линейный стабилизатор 12В/1А, 8В/1А, 5В/1А - - -> смотри Datasheet
BY359F – демпферный (выпрямительный) диод 1500В/10А, 600нс - - -> смотри Datasheet

Транзисторы ( и не только) в корпусах поменьше:

A910 – PNP-транзистор, 150/150В, 0.05А, 0.8Вт - - -> смотри Datasheet
A928A – PNP-транзистор, 30/30В, 2А, 1Вт - - -> смотри Datasheet
C2310, C2330 – NPN-транзистор, 300/300В, 0.1А, 1Вт - - -> смотри Datasheet
A1013 – PNP-транзистор, 160/160В, 1А, 0.9Вт - - -> смотри Datasheet
KIA431 – управляемый стабилитрон - - -> смотри Datasheet
B564A – PNP-транзистор, 25/30В, 1А, 0.8Вт - - -> смотри Datasheet
C945 – NPN-транзистор, 50/60В, 0.15А, 0.2Вт - - -> смотри Datasheet
D471A – NPN-транзистор, 30/40В, 0.1А, 0.8Вт - - -> смотри Datasheet
2N3904 – NPN-транзистор, 40/60В, 0.2А, 0.61Вт - - -> смотри Datasheet
C200 – NPN-транзистор, 45/60В, 0.5А, 0.625Вт - - -> смотри Datasheet
C114 – NPN-транзистор, 5/50В, 0.2А, 0.75Вт - - -> смотри Datasheet

Кучка разнообразных электролитических конденсаторов:

Позистор «07MS 03IC», релюшки «DC 12V», кварц 6 МГц, двухцветный светодиод, предохранитель, кнопка
Две микросхемки:
«восьминогая» 24C08 – энергонезависимое ПЗУ с возможностью перепрограммирования (EEPROM) - - -> смотри Datasheet
«четырёхногая» 817В – транзисторный оптрон - - -> смотри Datasheet

Кучка конденсаторов постоянной ёмкости:

Кучка резисторов, включая подстроечники и «цементные»:

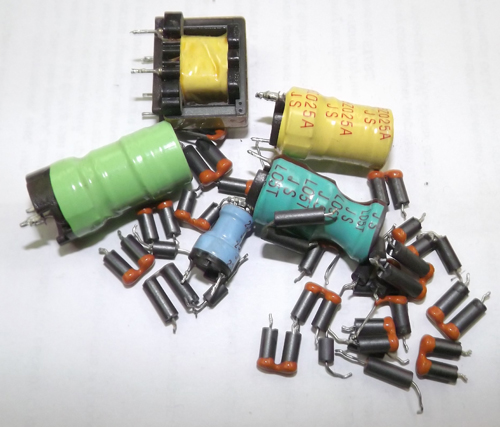

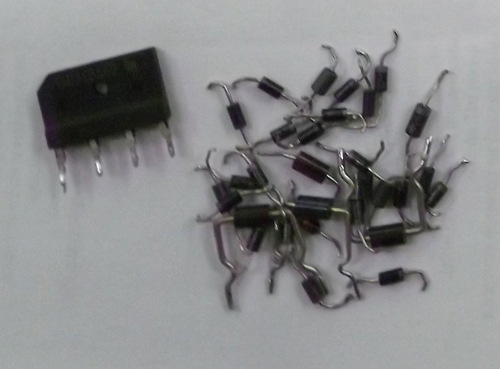

Кучка индуктивностей:
