Плата №2 CRT-монитора
Когда нет настроения что-либо создавать, занимаюсь прямо противоположным – разбираю. Именно для этого и служит мой склад РАДИОхабара, куда попадает всё, что, возможно, когда-либо для чего-нибудь сгодится. Имеются несколько плат CRT-мониторов, да и сами мониторы тоже есть. Выбрасывать такое добро жалко. Я ведь пришёл в радиолюбительство из тех времён, когда с РАДИОдеталями были (особенно на селе) большие проблемы. Вот поэтому, наверное, и пополняю запасы, хотя, может быть, мне они и не понадобятся вовсе. Просто не могу пройти мимо. Это как дети войны, той, Великой Отечественной (мои родители, бабушки и дед), очень бережно относились к хлебу. Никогда его не выбрасывали и нас приучали доедать даже корочки… Потому что они прошли через ГОЛОД и ни в коем случае не желали, чтобы мы – их дети и внуки – испытали его на себе. Сейчас голода нет, но события развиваются не очень предсказуемо: цены растут как на дрожжах, пенсии и зарплаты – наоборот. Так что зарекаться не стоит. С РАДИОдеталями та же история. У нас НИЧЕГО не производят, всё из Китая или ещё откуда из Азии… Вот когда , буквально, до всех дошло, что НЕ НАДО было гробить советский РАДИОпром! На эту тему много и долго можно рассуждать. В сети подобных измышлений довольно много. Как «ЗА», так и «ПРОТИВ». Мнения разные. Но я НИКОГДА не был согласен с президентом насчёт того, что в СССР умели делать только галоши! Чушь! ВСЕ современные разработки, в том числе в военной отрасли – это продолжение того, что начали когда-то в СССР! Многое забросили, но кое-что довели всё-таки до ума. Гиперзвуковое оружие, в частности.
Однако, ближе к теме.

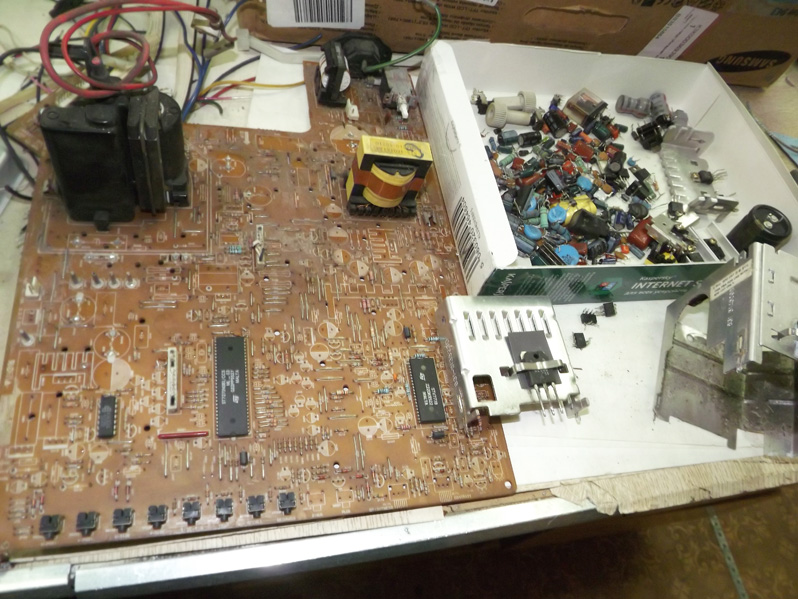

Вот одна из плат довольно старого CRT-монитора:

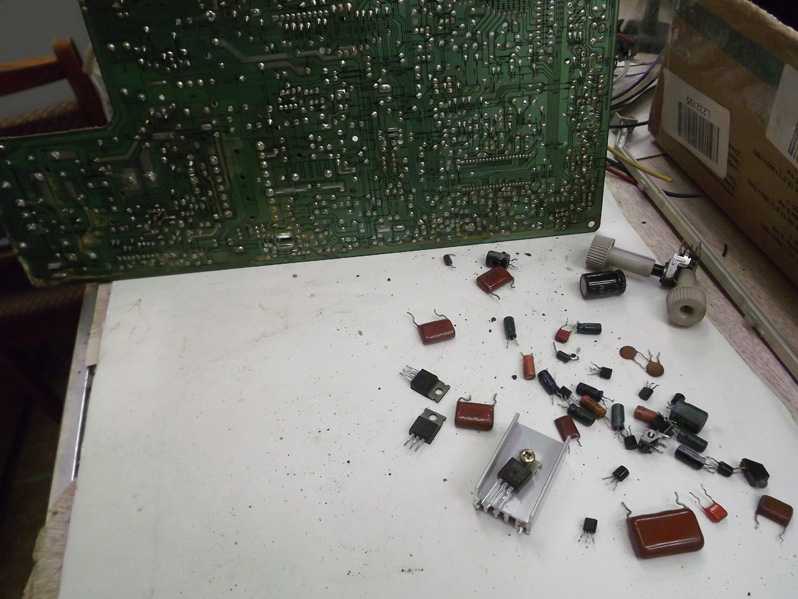

Весьма загрязнённая, запылённая, но ни одной горелой или вздувшейся детали я на ней не наблюдаю. Выпаиваю, на мой взгляд, самое ценное. Конечно, не с точки зрения содержания драгметаллов. Этим я не занимаюсь.
К ценным я отношу все активные элементы, а также пассивные – конденсаторы, резисторы, диоды, катушки, трансформаторы и т.п. (которые могут пригодиться)
Я не стал выпаивать строчный и импульсный трансформаторы, а также микросхемы – среднего размера и большие, так как знаю, что мне они ТОЧНО НИГДЕ не пригодятся. Возможно, в них имеются драгметаллы, но я дарю их тем, кто найдёт остатки этой платы на свалке. Бесплатно.
Теперь более детально:

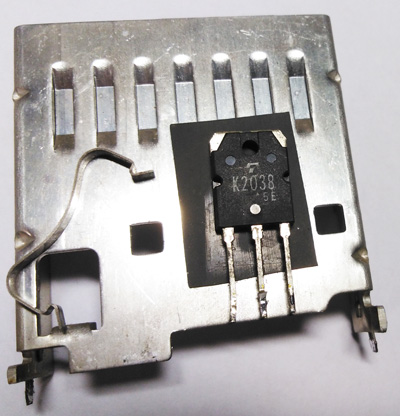

1. На отдельном радиаторе
K2038, MOSFET-транзистор N-канальный, 800В, 5А, 125Вт - - > смотри Datasheet

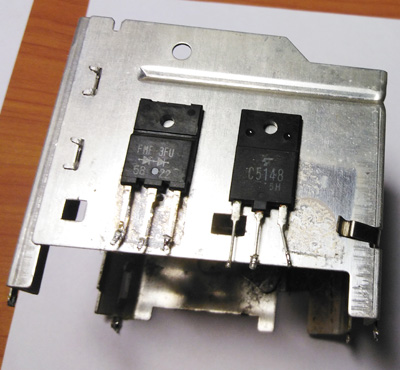

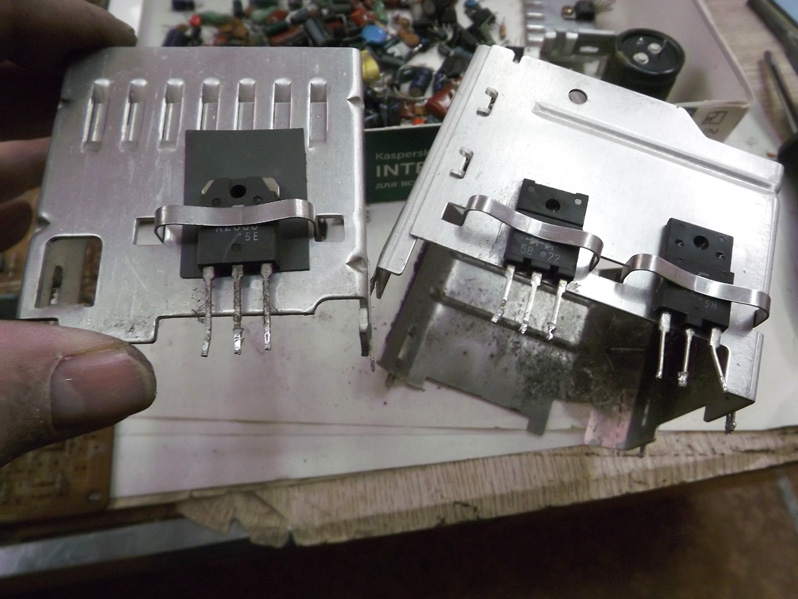

2. На экране строчного трансформатора, который одновременно использовался как теплоотвод
расположены два элемента:
FMP-3FU, сдвоенный диод Шоттки, 5А, 1500В - - > смотри Datasheet
C5148, биполярный транзистор, NPN, 600 В, 8 А, 50 Вт - - > смотри Datasheet
3. На отдельном толстеньком симпатишном радиаторе
TDA8172 - выходной каскад блока кадровой развертки - - > смотри Datasheet
Помнится, когда-то я делал УНЧ на TDA4866 (см. в РАДИОмастерской проект №22 «TDA4866 в качестве УНЧ», мостовой драйвер кадровой развёртки). Возможно, TDA8172 тоже сгодится для этой цели, только смысла не вижу. Микросхем чисто УНЧ уже навалом.

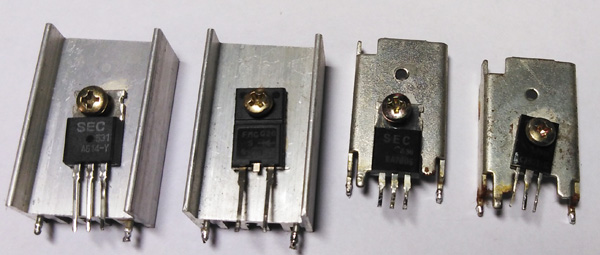

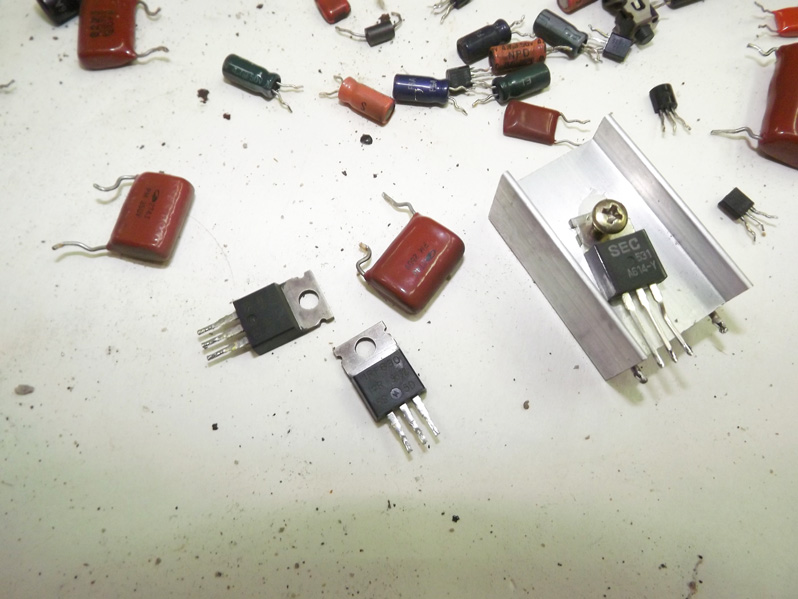

4. Ещё 4 компонента на отдельных радиаторах:
A614Y – биполярный транзистор NPN, 55 В, 3 А, 25 Вт - - > смотри Datasheet
FMG-G2 – телевизионный диод, 2.5 В, 4 А - - > смотри Datasheet
KA7805 – стабилизатор напряжения, 5 В, 1A - - > смотри Datasheet
C3503-D – биполярный транзистор NPN, 300 В, 0.1 А, 7 Вт - - > смотри Datasheet

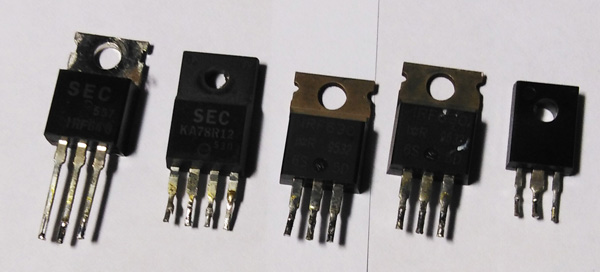

5. Следующие компоненты размещались на плате без теплоотводов:
IRF640 – MOSFET-транзистор N-канальный, 200В, 18А, 125Вт - - > смотри Datasheet
KA78R12 – стабилизатор напряжения, 12 В, 1A - - > смотри Datasheet
IRF630 – MOSFET-транзистор N-канальный, 200В, 10А, 100 Вт - - > смотри Datasheet
C3503-D – биполярный транзистор NPN, 300 В, 0.1 А, 7 Вт - - > смотри Datasheet

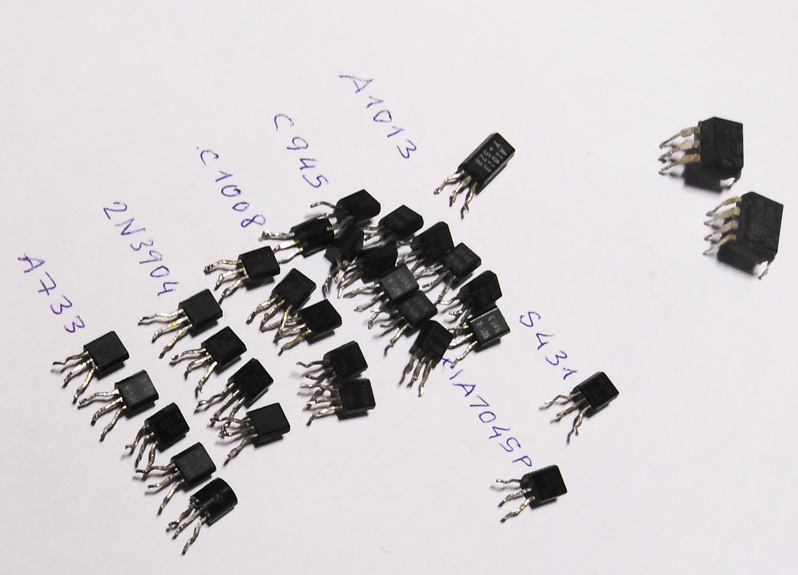

6. Группа мелких компонентов:
две микросхемки (справа вверху)
«шестиногая» CQY80NG – транзисторная оптопара - - > смотри Datasheet
«восьминогая» KA358 – двойной дифференциальный усилитель - - > смотри Datasheet
S431 – управляемый стабилитрон - - > смотри Datasheet
KIA7045AP – активный детектор низкого напряжения - - > смотри Datasheet
А1013 – биполярный PNP-транзистор, 160 В, 1 А, 0.9 Вт - - > смотри Datasheet
С945 – биполярный NPN-транзистор, 50 В, 0.15 А, 0.4 Вт - - > смотри Datasheet
С1008 – биполярный NPN-транзистор, 80 В, 0.7 А, 0.8 Вт - - > смотри Datasheet
2N3904 – биполярный NPN-транзистор, 40 В, 0.2 А, 0.625 Вт - - > смотри Datasheet
A733 – биполярный PNP-транзистор, 50 В, 0.15 А, 0.25 Вт - - > смотри Datasheet
С945 и A733 считаются комплементарной парой
7. Кучка электролитических конденсаторов:
8. Кучка диодов (слишком мелкие я не выпаивал):

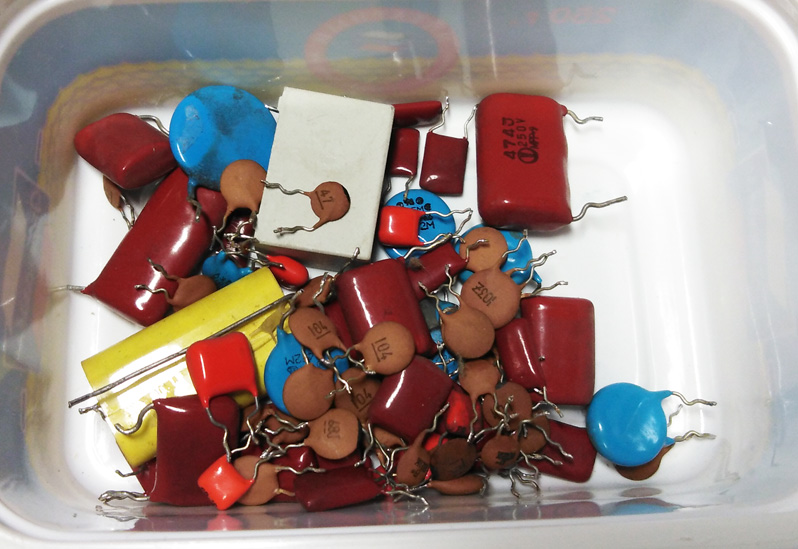

9. Кучка конденсаторов постоянной ёмкости:
10. Кучка резисторов (я извлёк только те, что побо́льше):

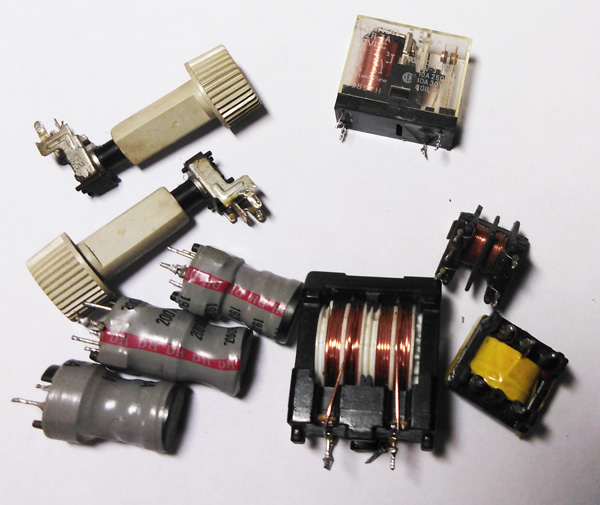

11. Разное
-два переменных резистора с ручками; симпатишное реле в прозрачном корпусе; три дросселя/трансформатора; три цилиндрических дросселя с сердечниками из постоянных магнитов.

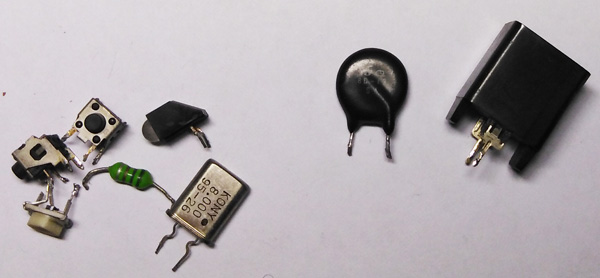

12. Ещё разное
пара кнопок (зачем они?); подстроечный резистор; светодиод; кварц; NTC-терморезистор; позистор.
Вот такой набор компонентов извлечён из этой старой платы.
