Когда-то кто-то из студентов притащил монитор – 19-дюймовый SAMSUNG SincMaster 920n:

Дата выпуска: июль 2006. Поскольку аппарат оказался нерабочим, было решено полностью его демонтировать, чтобы посмотреть, что у него там внутри имеется.


Четыре самореза – крепление подставки, два внизу по углам – крепление пластмассовой задней крышки – открутил.

Теперь надо снять пластиковую рамку с передней стороны:


С обратной стороны на ней закреплена небольшая плата с кнопочками, которую я отключил.

Далее можно отделить переднюю часть монитора с матрицей от задней крышки корпуса, отвинтив несколько маленьких винтиков по периметру:

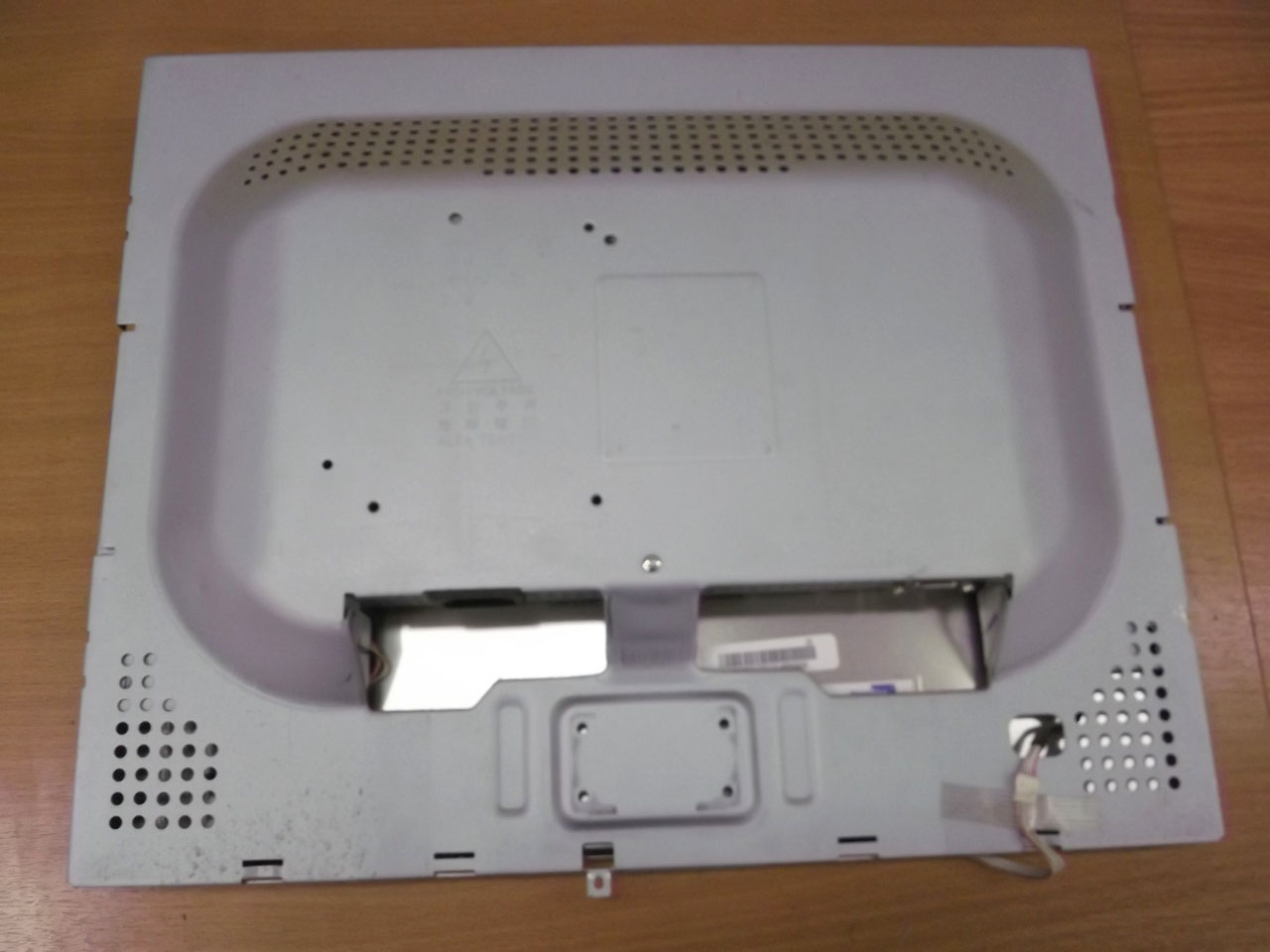

Сняв пластиковую заднюю крышку, я обнаружил весьма массивную несущую металлическую панель, к которой крепится всё: подставка, матрица и электронные платы. Кстати, именно эта панель и составляет основную масть массы (немалой!) всего монитора.

Матрицей я называю (пока) весь многослойный дисплей.

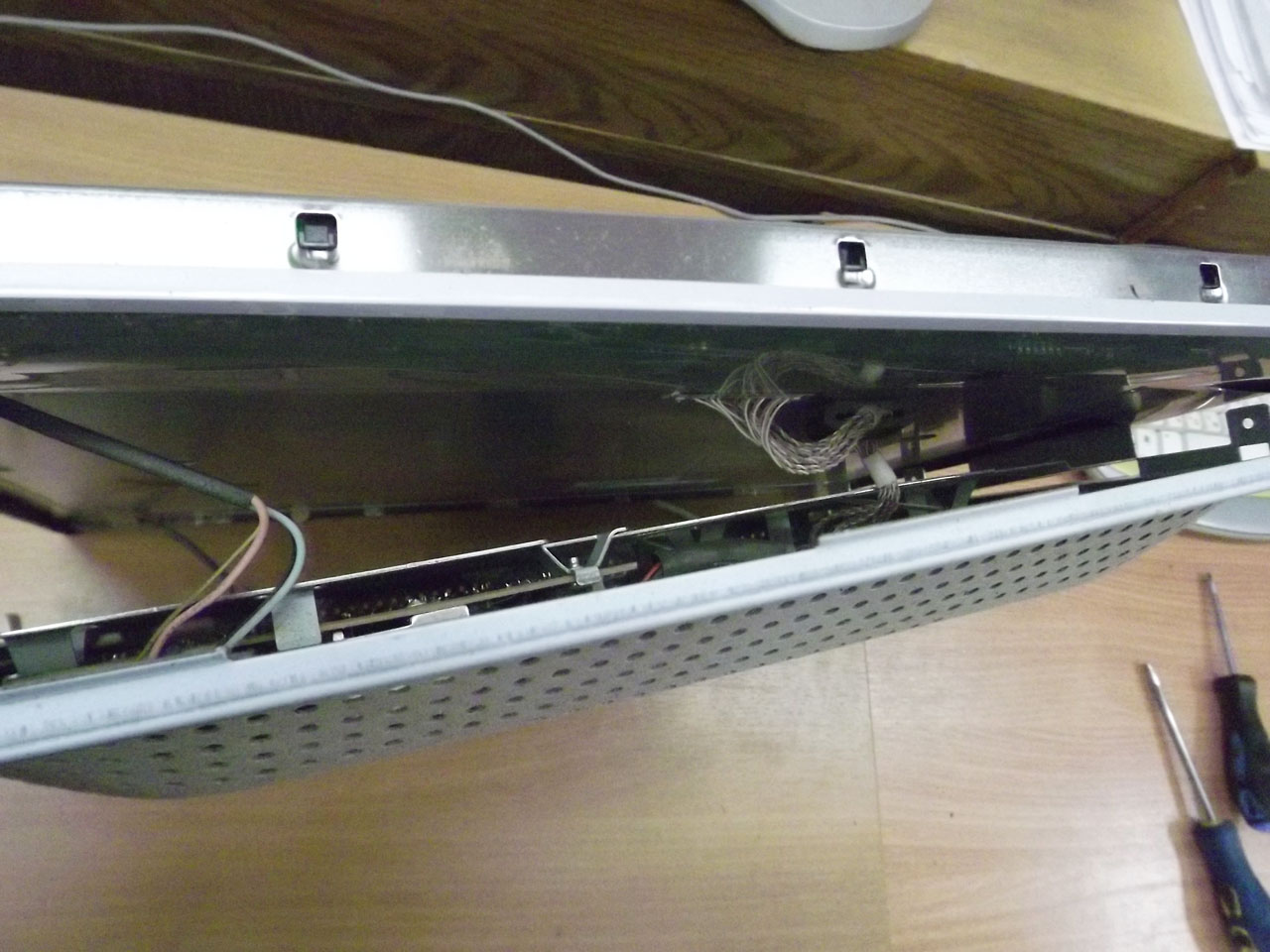

Слегка отодвинув панель от матрицы можно заглянуть внутрь:

Теперь отделяю металлическую панель от элементов, которые закреплены на ней внутри:


И обнаруживаю там три платы с электроникой:

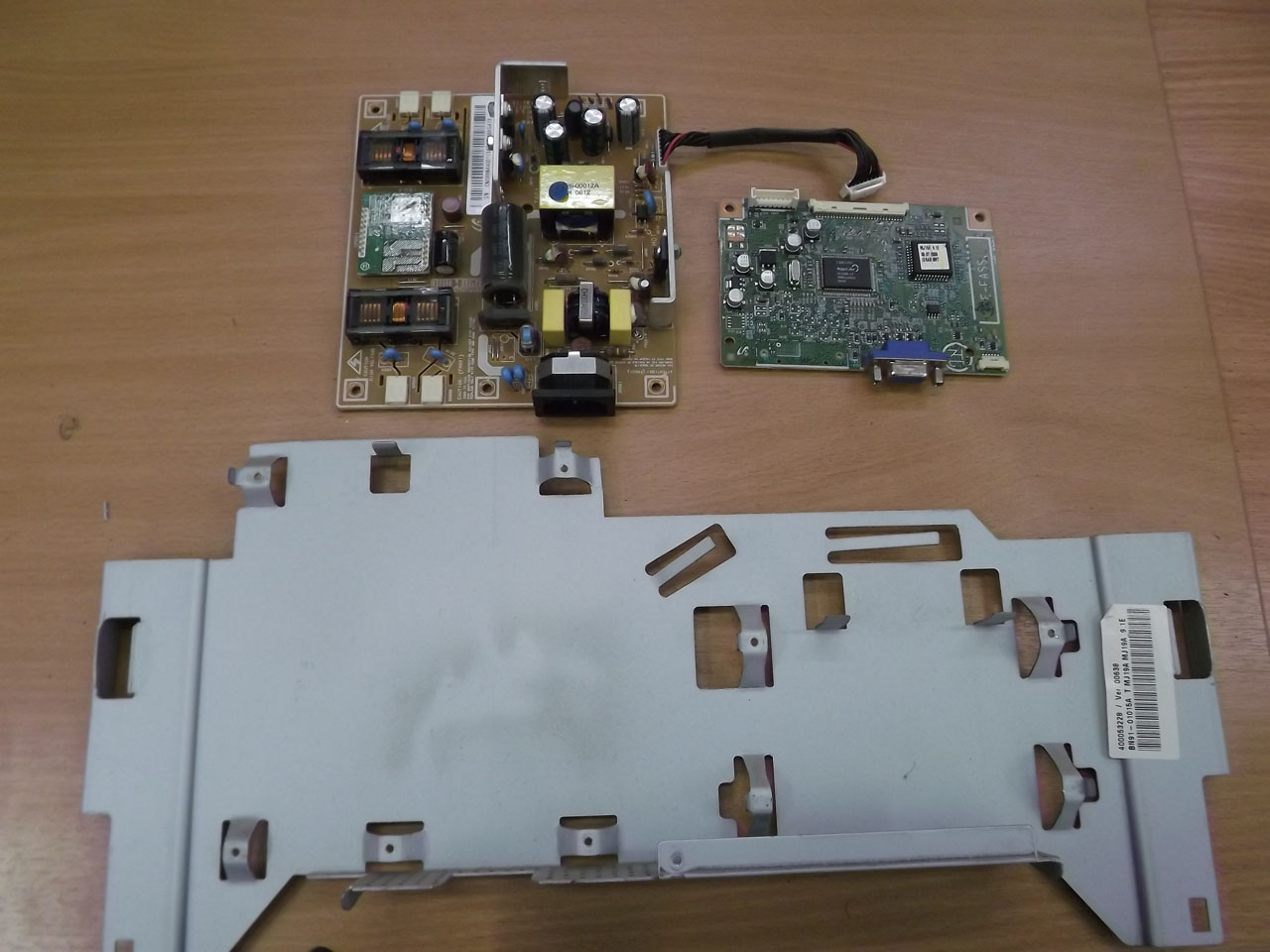

Среди которых: 1 – блок питания (БП) однозначно, 2 – с VGA-разъёмом – назову его пока «видеокартой LCD» (по аналогии), 3 – некая плата, наверное,  управления LCD-матрицей.

Замечаю, что под этими платами ещё один слой металла, но – тонкий.
Снимаю узел крепления БП и видеокарты:


Отделяю БП и «видеокарту»:

БП состоит из 2 частей:

1 – собственно импульсный БП
2 – некое дополнение, к которому должны подключаться лампы подсветки. Там имеются четыре разъёма, провода от которых я отключил. Эта часть БП, по моему разумению, представляет собой преобразователь (инвертор) постоянного напряжения ±12В в высокое переменное (порядка сотен вольт) для питания ламп подсветки, которых (судя по количеству разъёмов) 4 штуки.
«Видеокарта LCD» в кавычках потому, что на неё сигнал поступает с видеокарты системного блока

Правильнее было бы назвать эту плату – контроллер ЖК-монитора. С неё сигнал поступает

на другую плату, расположенную вдоль верхнего края матрицы, а уже с неё – непосредственно на матрицу. Как я понимаю, именно здесь формируются сигналы управления пикселями матрицы. Матрица ведь плоская, следовательно, каждый пиксель задаётся парой координат (X,Y), значит должна формироваться сетка, вертикальные и горизонтальные линии которой расположены в разных слоях матрицы.

Снимаю металлическую рамку-окантовку с лицевой стороны дисплея:

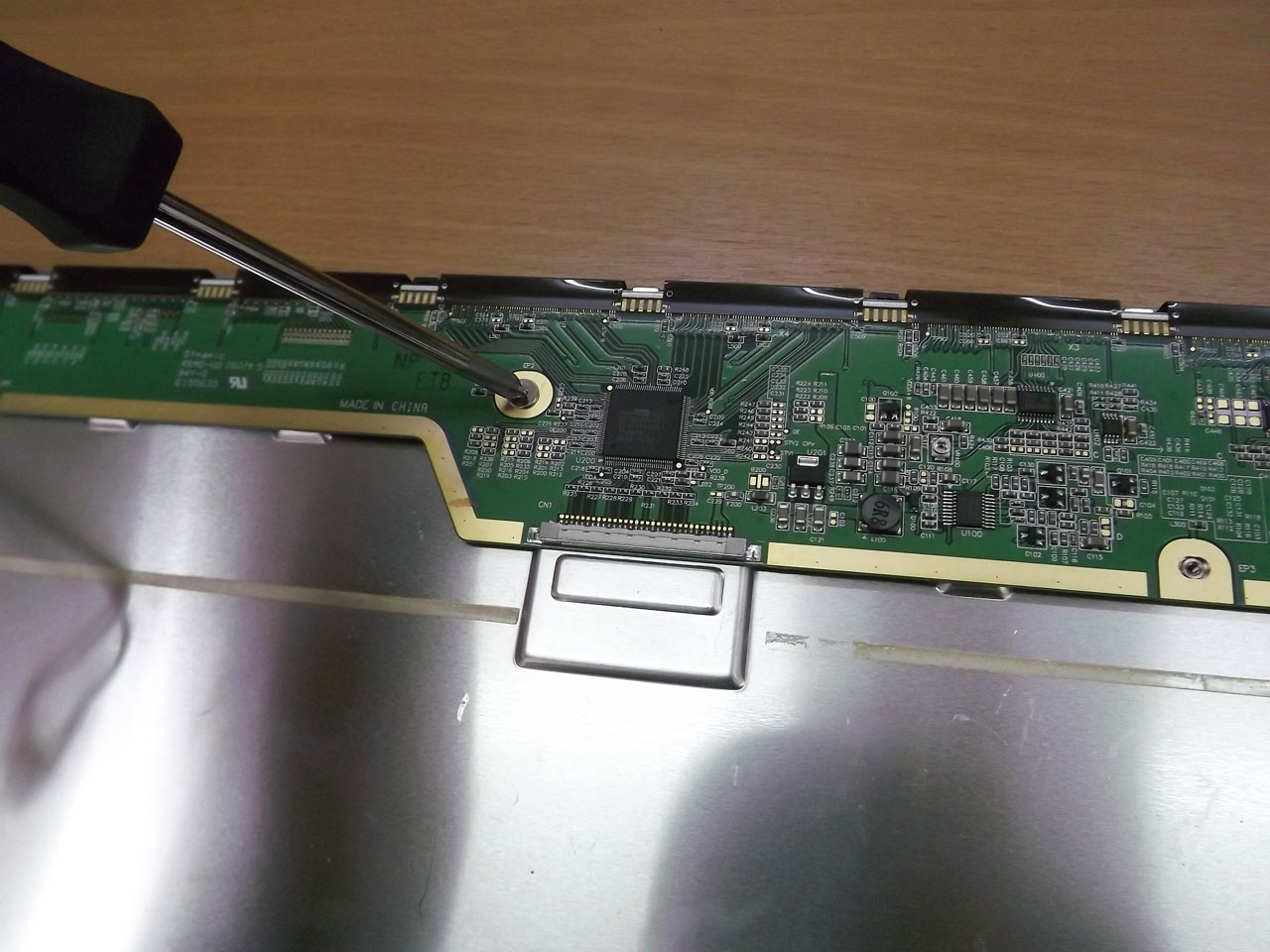

Снова поворачиваю обратной стороной и отвинчиваю винты крепления платы формирования сетки пикселей:

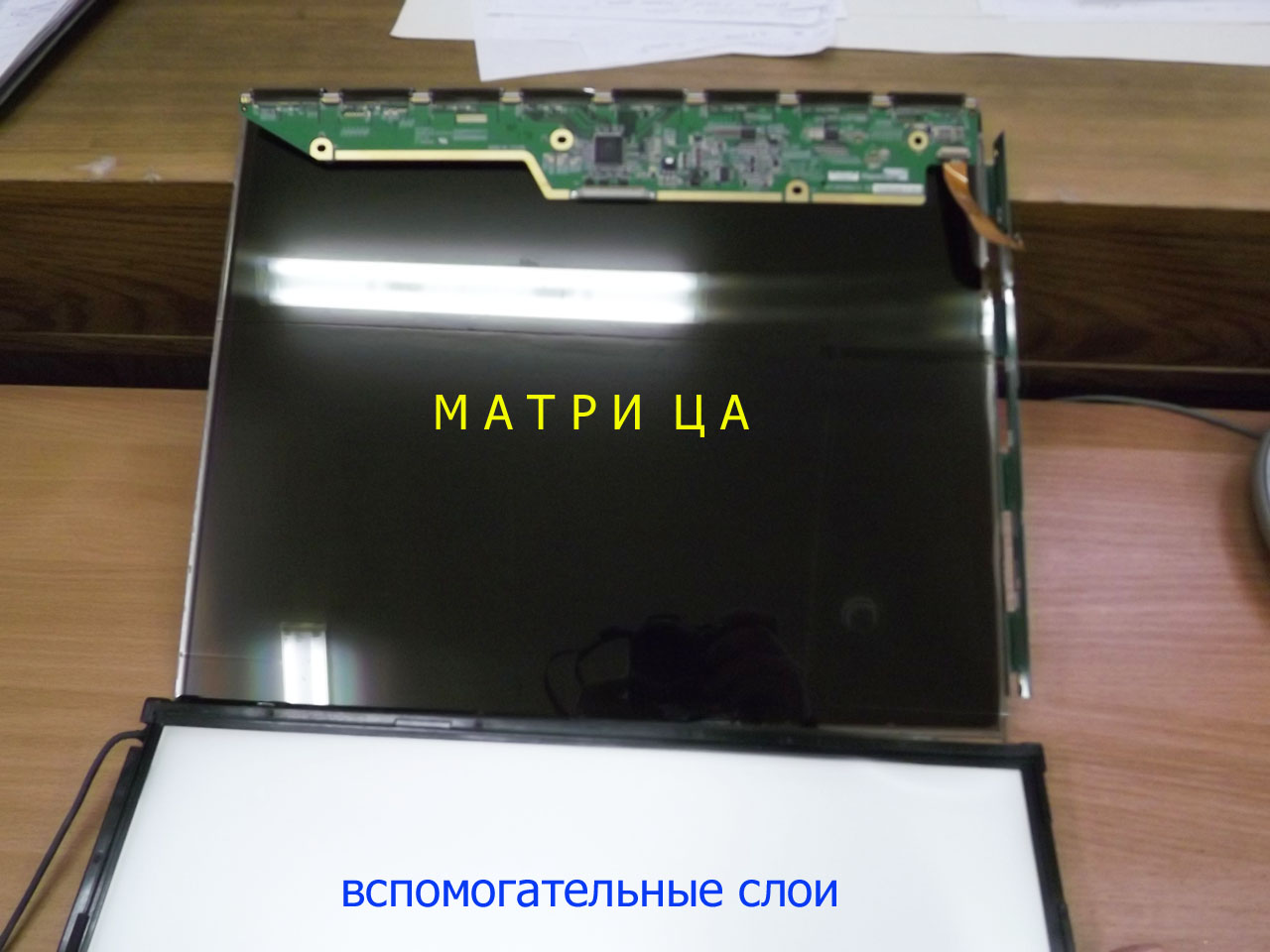

Теперь можно отделить собственно матрицу от вспомогательных слоёв дисплея:

Вспомогательные слои «пирога» удерживаются пластиковой рамкой. Отделю её:

Наконец я могу извлечь и рассмотреть отдельные слои дисплейного «пирога».
Итак, 1 – тонкий пластиковый матовый слой:

2 – странный пластиковый слой, непонятным образом искажающий изображение предметов, видимых сквозь него:

Скорее всего, это поляризатор; он находится между двумя слоями типа 1.
Под слоями 1-2-1 находится довольно толстый слой 3 акрила (или другого пластика?) с особой «точечной» текстурой поверхности, обращённой к слоям 1-2-1. Другая поверхность абсолютно чистая и гладкая.

Вынимаю акрил:


Под ним - последний слой абсолютно белого пластика, а вдоль верхней и нижней сторон расположены попарно 4 лампы подсветки:


Сама по себе матрица имеет довольно сложное строение:

Свет ламп подсветки направлен от нас. Слои матрицы:
1 – стекло (подложка) абсолютно гладкое;
2 – слой TFT (тонкоплёночные трпнзисторы);
3 – электроды вертикальные;
4 – собственно жидкие кристаллы (ЖК);
5 – электроды горизонтальные;
6 – цветной фильтр;
7 – анализатор (второй поляризатор, перпендикулярный 1-ому);
8 – антибликовое покрытие (матовое, диффузное рассеяние) – обращено к наблюдателю.
Я не стал ломать матрицу, поскольку не вижу в этом смысла. Сделать это аккуратно, чтобы разделить слои, в домашних условиях не представляется возможным.

Вот, собственно и вся «анатомия» ЖК-монитора.

В сети я нашёл картинку, которая, как мне кажется, наиболее наглядно демонстрирует строение:

Так как в интернете из сайта в сайт гуляют одни и те же картинки (по поводу LCD-мониторов) без ссылок на источники, я тоже не буду приводить первоисточник. Тем более что он уже недоступен. Я лишь поместил Шустрика на экран, а всё остальное оставил без изменений.
