«VEF-202» (1973 г) - подготовка экспоната

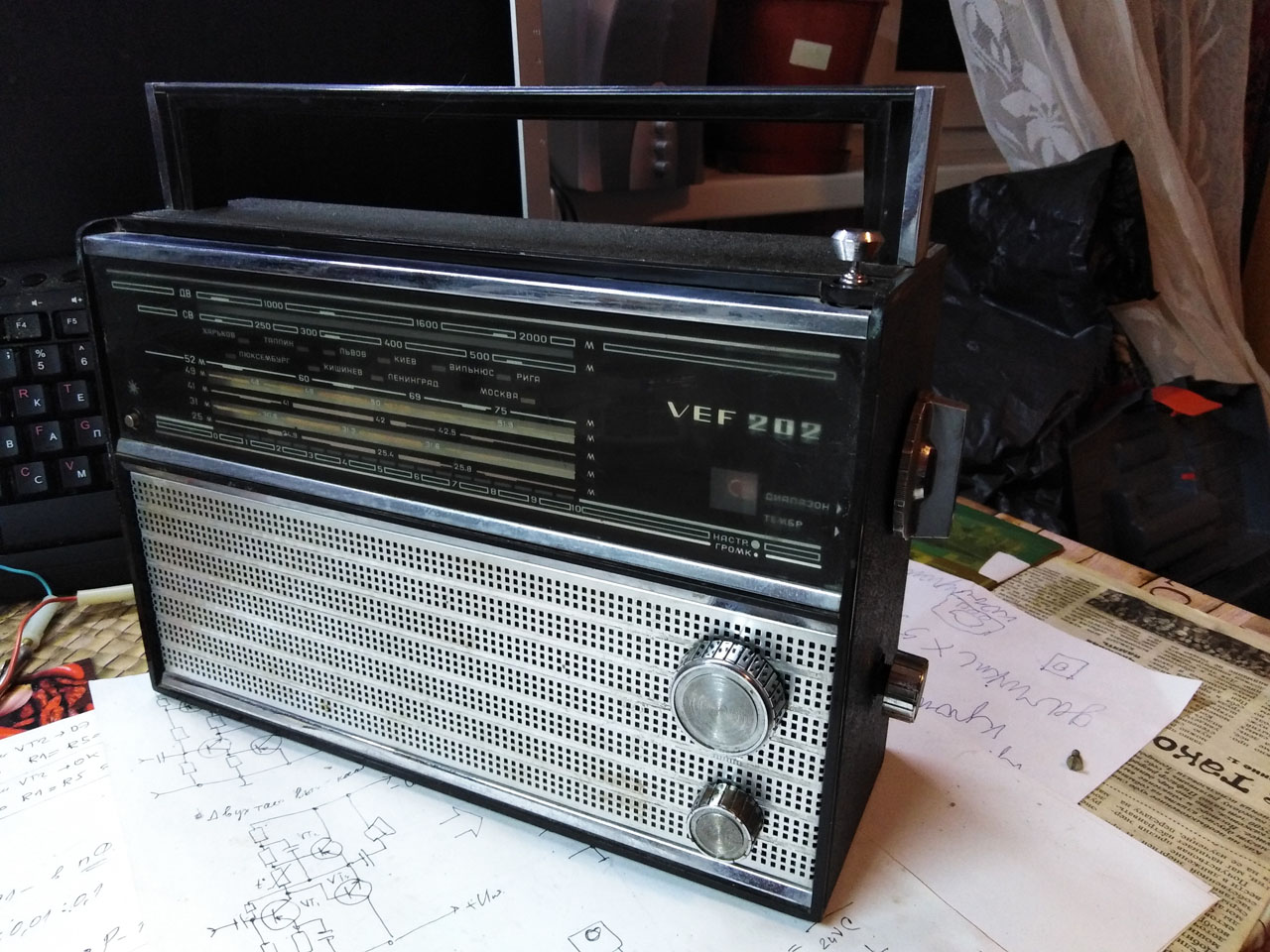

Радиоприёмник «VEF-202» – следующая модель из той же линейки:

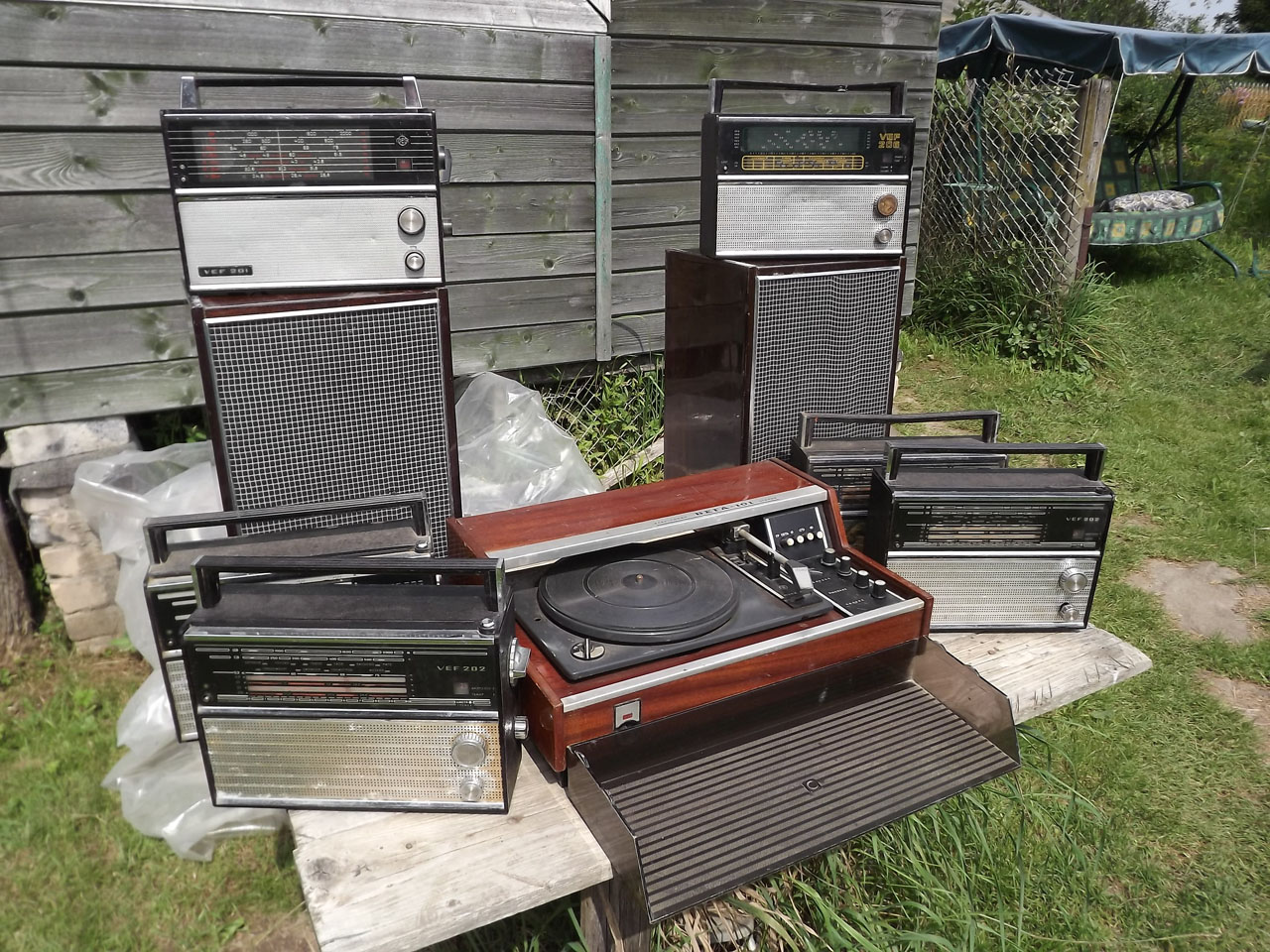

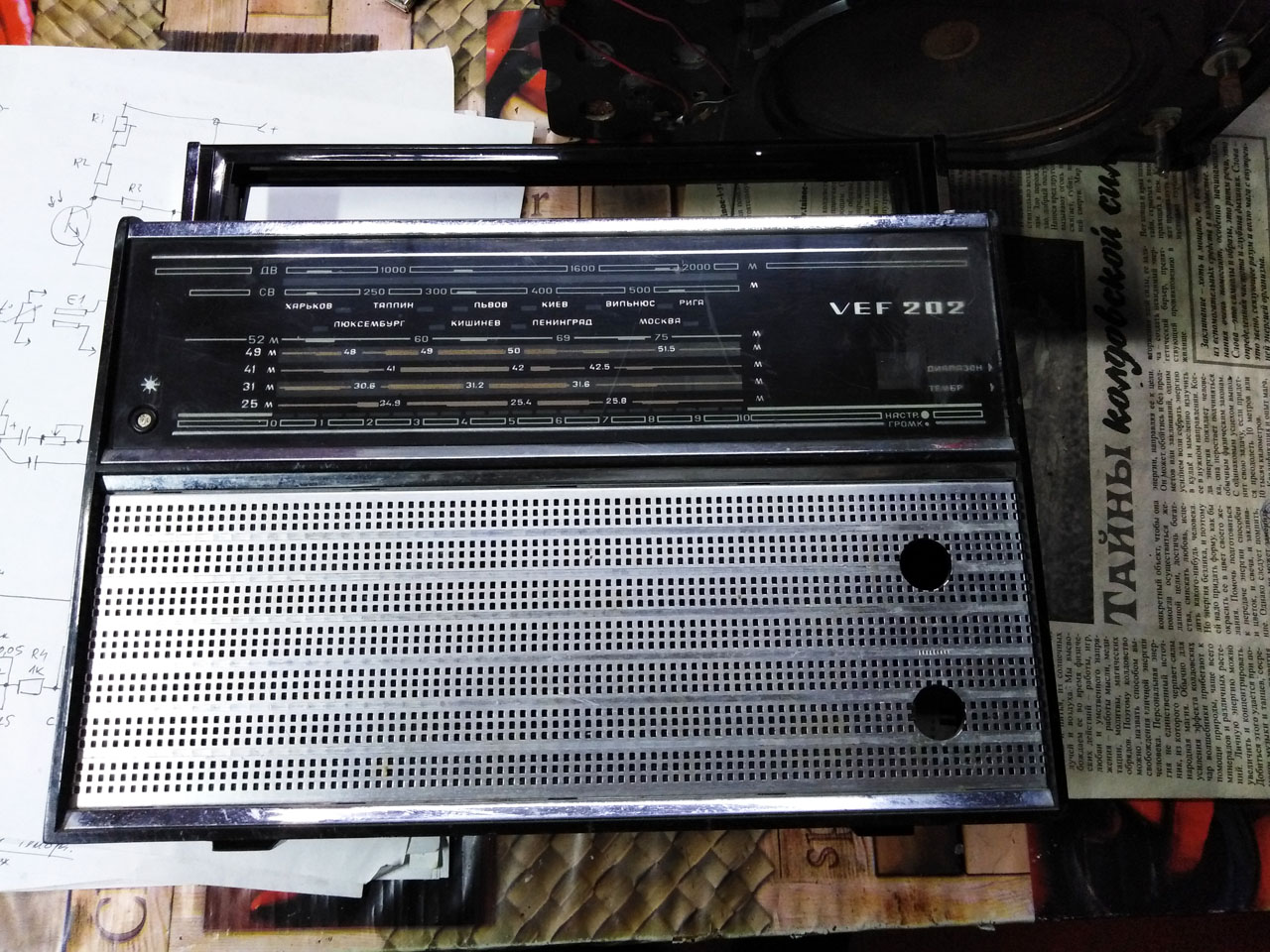

Их у меня также несколько штук в разном состоянии. Надумал восстановить один в изначальном виде и в рабочем состоянии. Осмотрев, повключав, покрутив, попереключав, я остановился на экземпляре 1973 года. В нём ничего не дребезжит, не бренчит, не скрипит, не хрипит и т.д. – НЕ… НО напрочь отсутствует телескопическая антенна, осталась лишь одна трубка первого звена.

Когда-то «ВЭФ-202» был также очень неплохим аппаратом и принимал, практически, всё, что было нужно. Рижский электротехнический завод «ВЭФ» выпускал его с I квартала 1971 года. Понятно, что он создан на основе серийной модели «ВЭФ-201». Отличия в несколько ином внешнем оформлении и в незначительных изменениях в электрической схеме.
Диапазоны принимаемых частот: ДВ - 150...408 кГц, СВ - 525..1605 кГц, поддиапазоны: KBI - 3,95...5,7 МГц, KBII - 5,85...6,3 МГц, KBIII - 7,0...7,4 МГц, KBIV - 9,5..9,775 МГц, KBV - 11,7...12,1 МГц. Чувствительность на магнитную антенну в диапазонах СВ - 1000, ДВ - 2000 мкВ/м.  Чувствительность в KB поддиапазонах с телескопической антенной - 70 мкВ. Избирательность при расстройке ±10 кГц, не хуже 34 дБ. Полоса воспроизводимых частот при работе на внутренний громкоговоритель 1ГД-4А - 200...4000 Гц. Максимальная выходная мощность приёмника 250 мВт. Питание от 6 элементов 373 Сатурн. Продолжительность работы от комплекта новых элементов около 200 часов. Габариты радиоприёмника 305х240х105 мм. Масса без питания 2,7 кг. Цена 99 руб 02 коп.

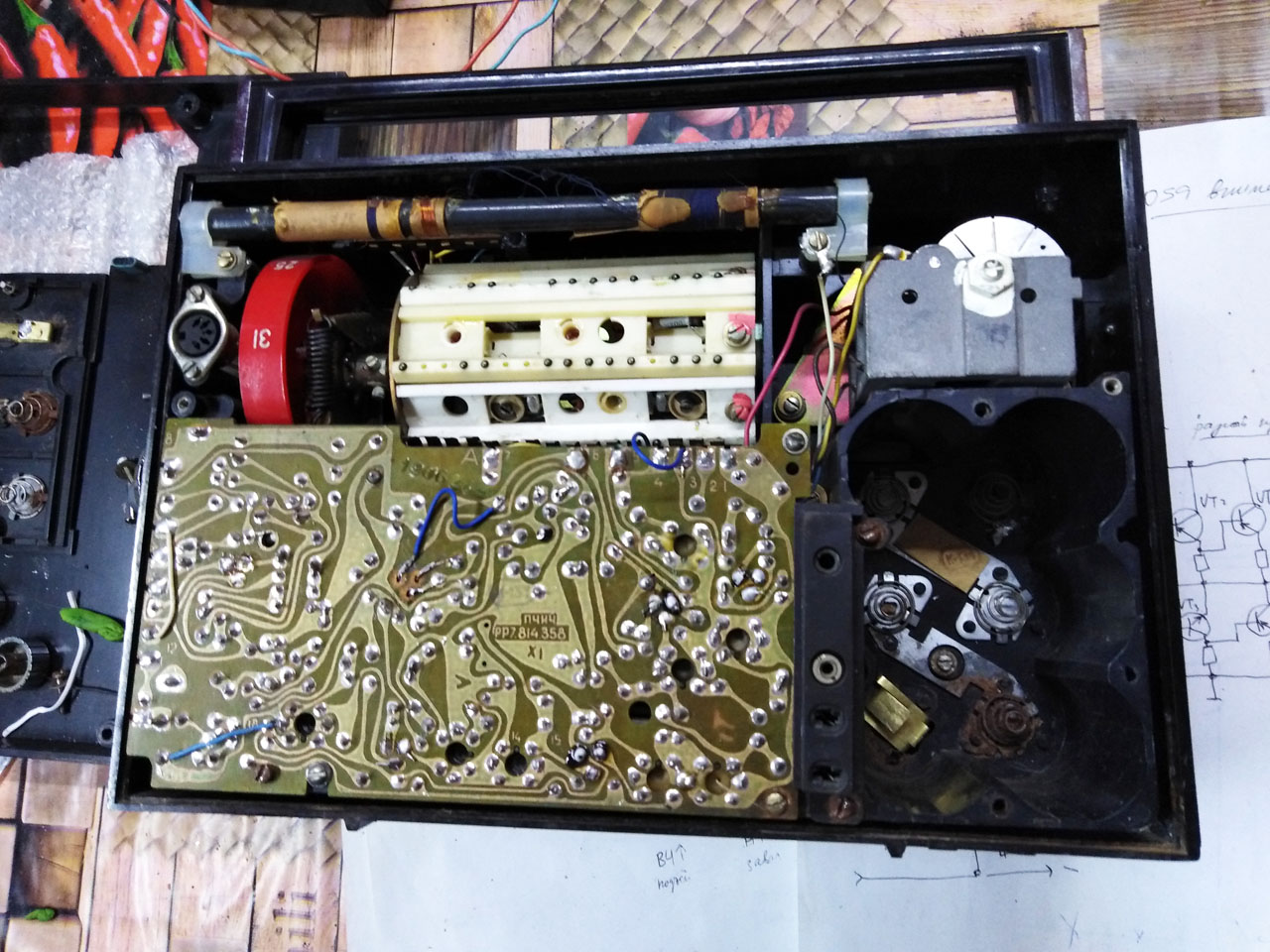

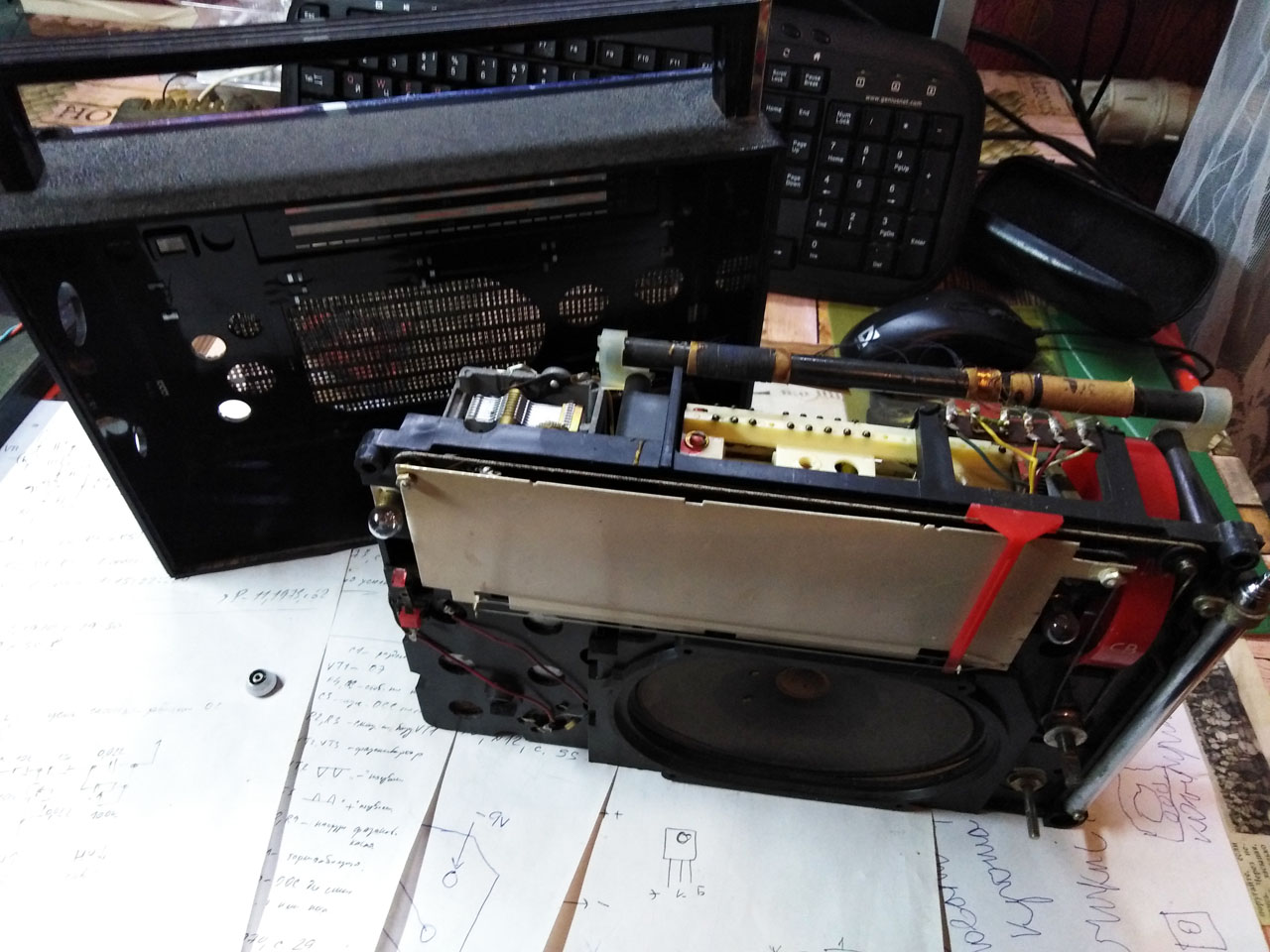

Итак, вскрываю, извлекаю шасси. Всё точно как у «VEF-201», даже , на первый взгляд, совершенно одно и тоже:

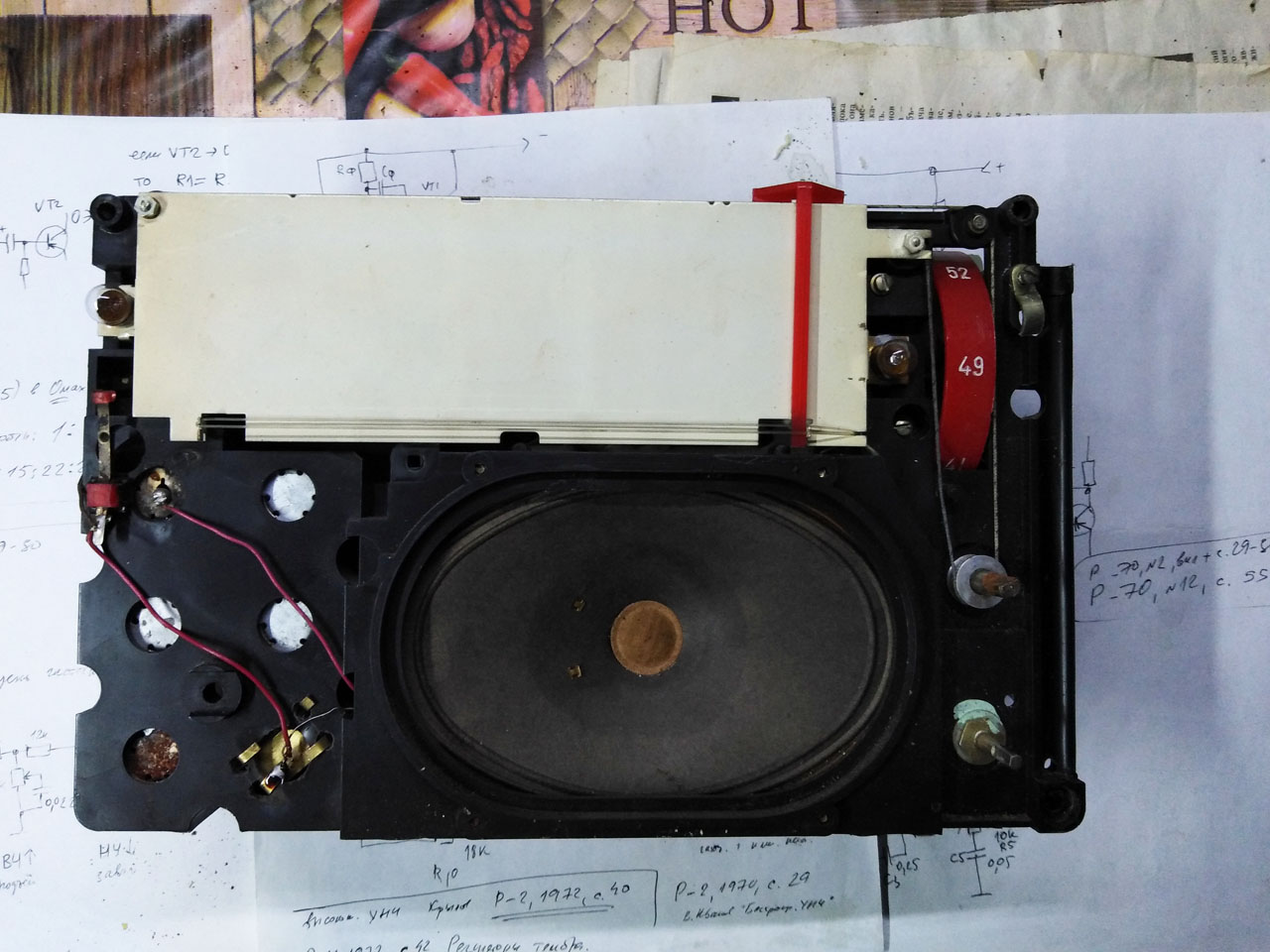

Подключаю шасси к внешнему стабилизатору. Даже лампочки подсветки шкалы горят!

Мне так приятен их мягкий жёлтый свет, что совершенно не понятно, как у людей возникает желание впихнуть сюда светодиоды.
В динамике слышны шорохи, потрескивания, попискивания при вращении ротора КПЕ. Удивительно, но регуляторы громкости и тембра крутятся без треска. На СВ-диапазоне удалось поймать какую-то музы́чку.

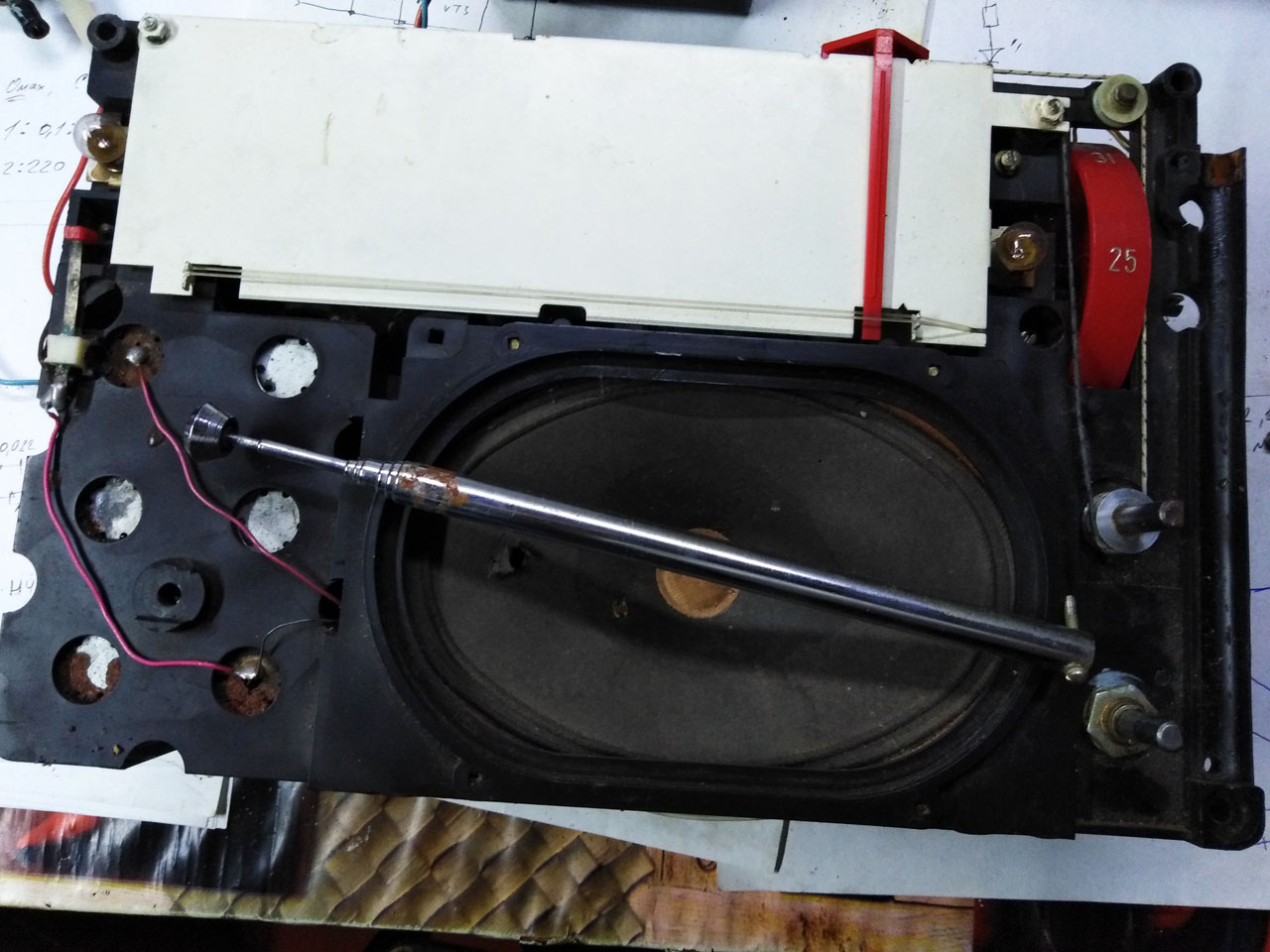

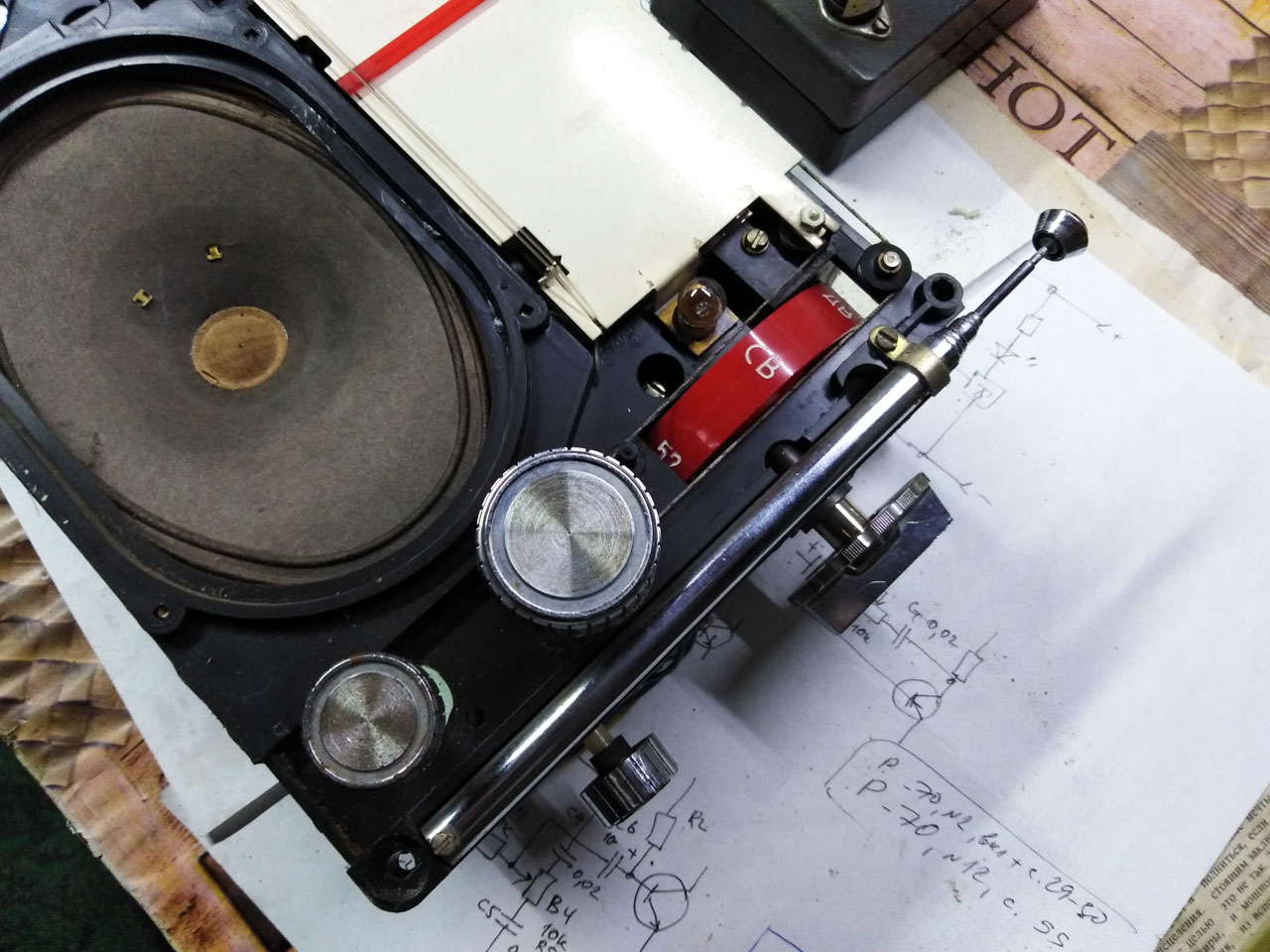

У нерабочего донора снял телескопическую антенну и поставил её:

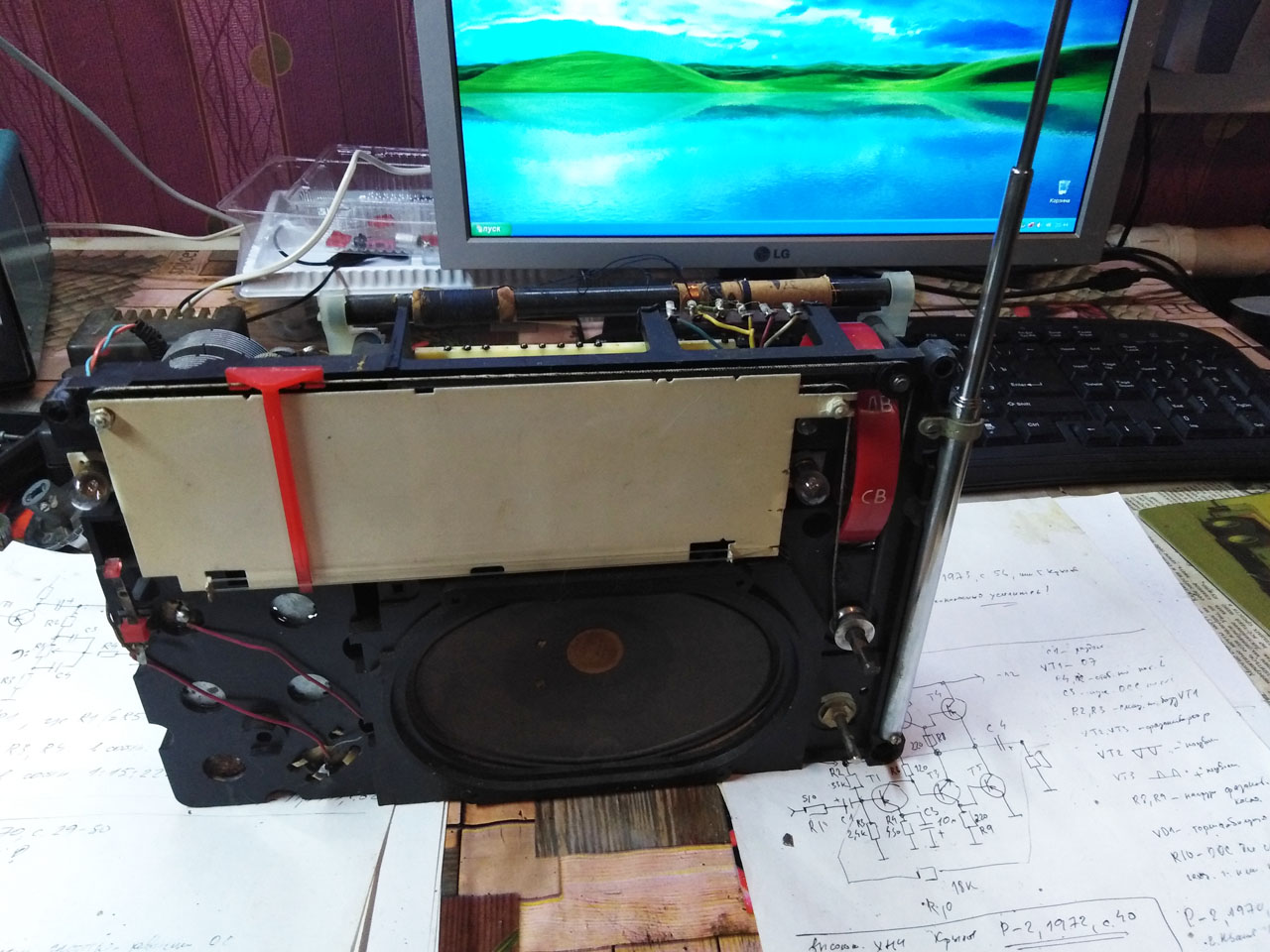

Снова кручу, ловлю, слушаю:

Всё нормально, можно собирать.

Собрал. Снова включаю. Время 21:35 МСК. На СВ удалось поймать »12 радиостанций! Причём, некоторые вещают на русском. Но не российские. Одна, наиболее мощная, по-моему, «Deutsche Welle».

Давно я не слышал этой «волны», но за прошедшие годы идеология вешания не изменилась ничуть. Для этого достаточно было в течение нескольких минут послушать их версии освещения событий по поводу навального.

Вообще-то приёмниками я занимаюсь в деревне, куда регулярно катаюсь, чтобы прогревать дом и кормить Дика – нашего сторожа. Часть моего пути проходит по Старой Смоленской дороге:

Вечера длинные, вот я и ковыряюсь потихоньку, готовлюсь ко Дню РАДИО.

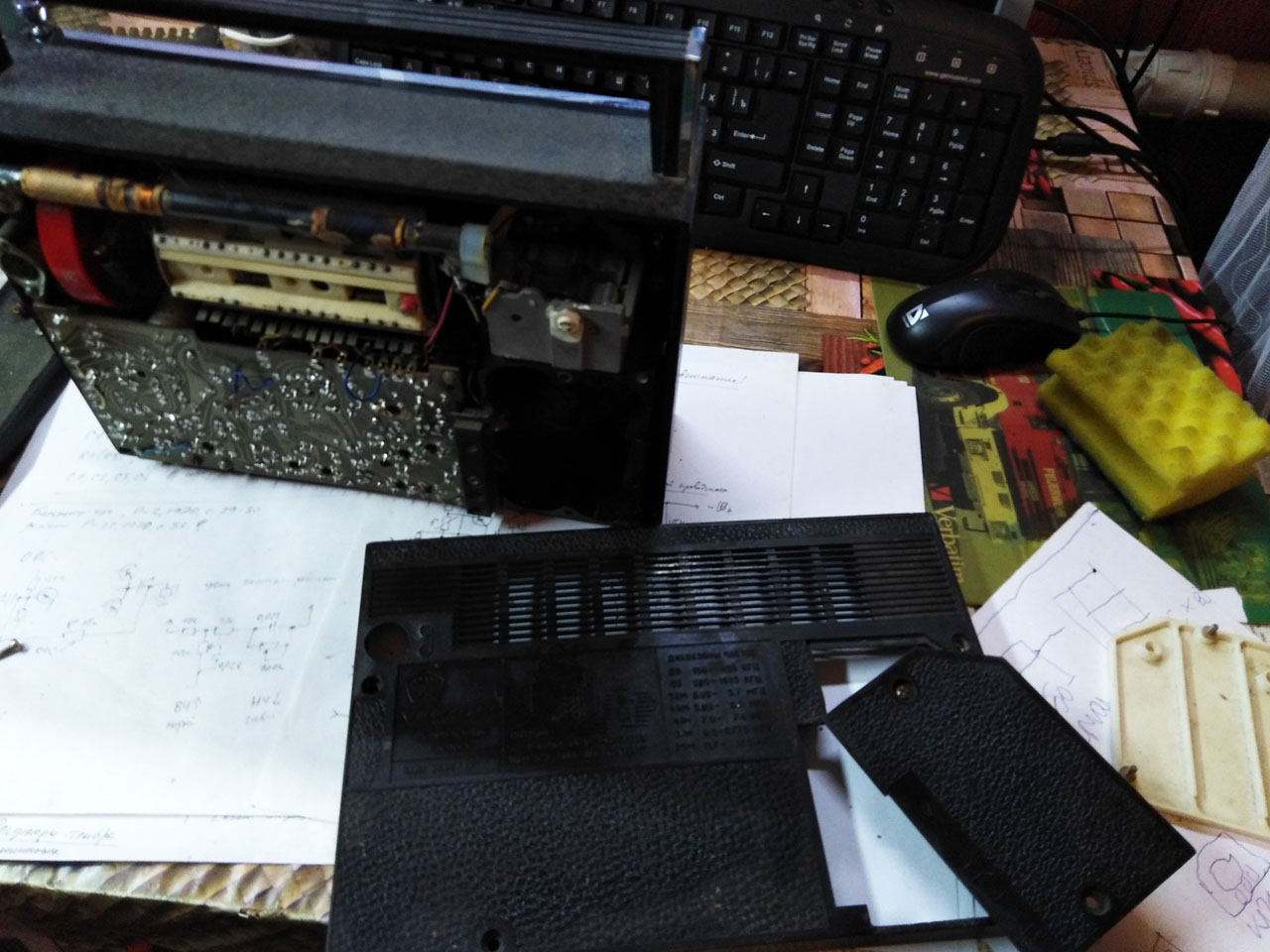

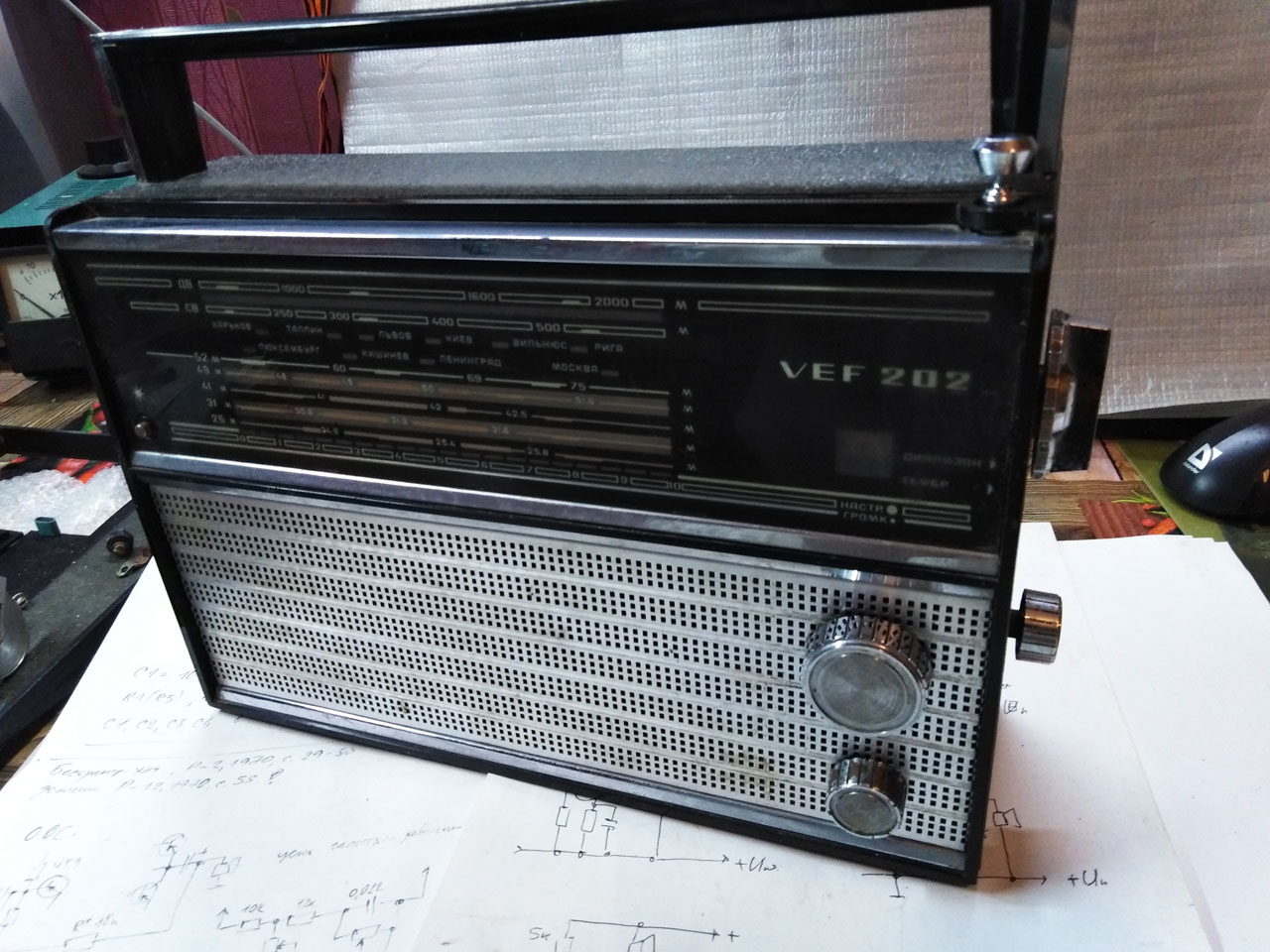

Собираю корпус полностью, закрываю:


И привожу на квартиру, а потом перетащу в музей:

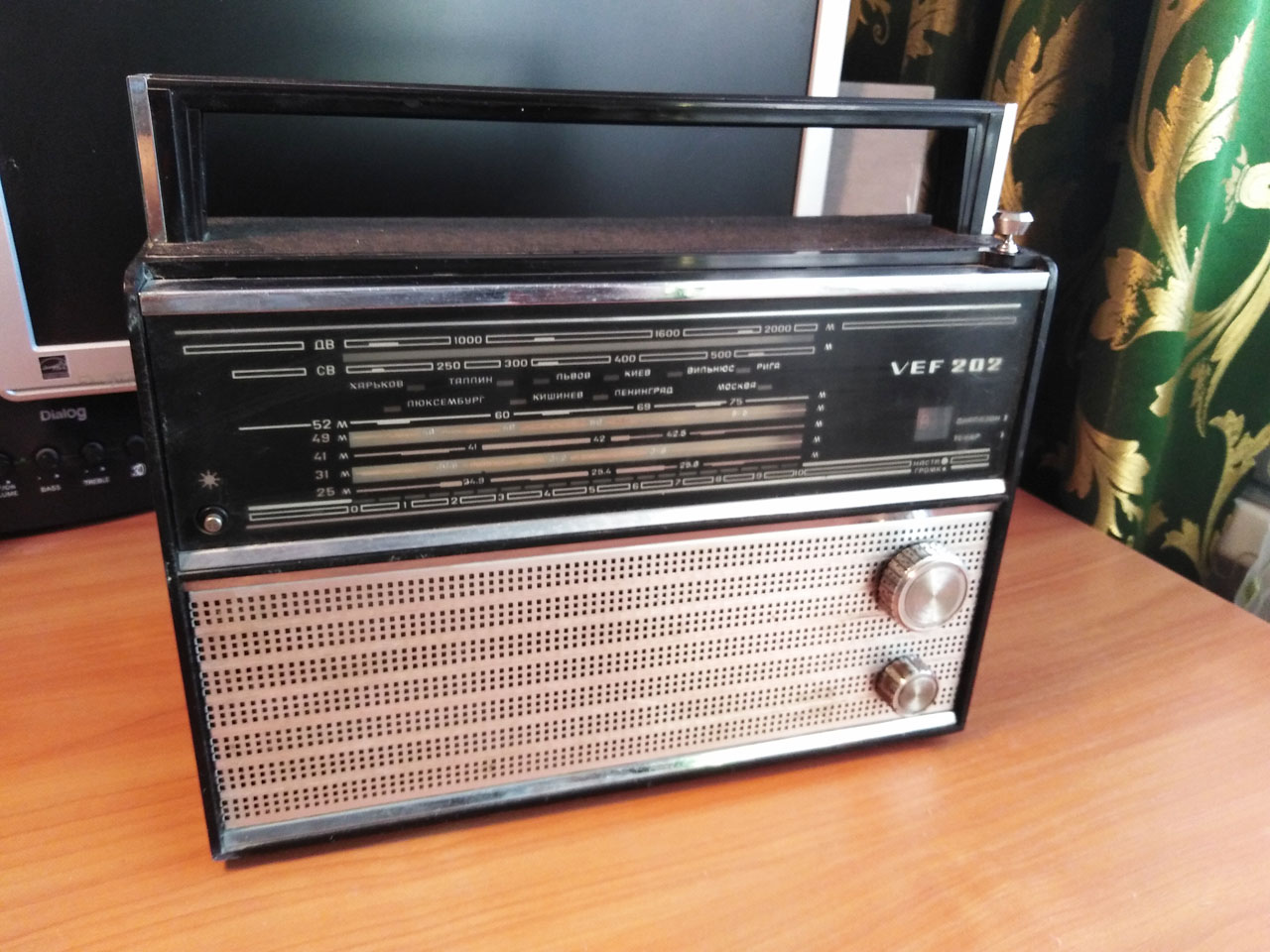

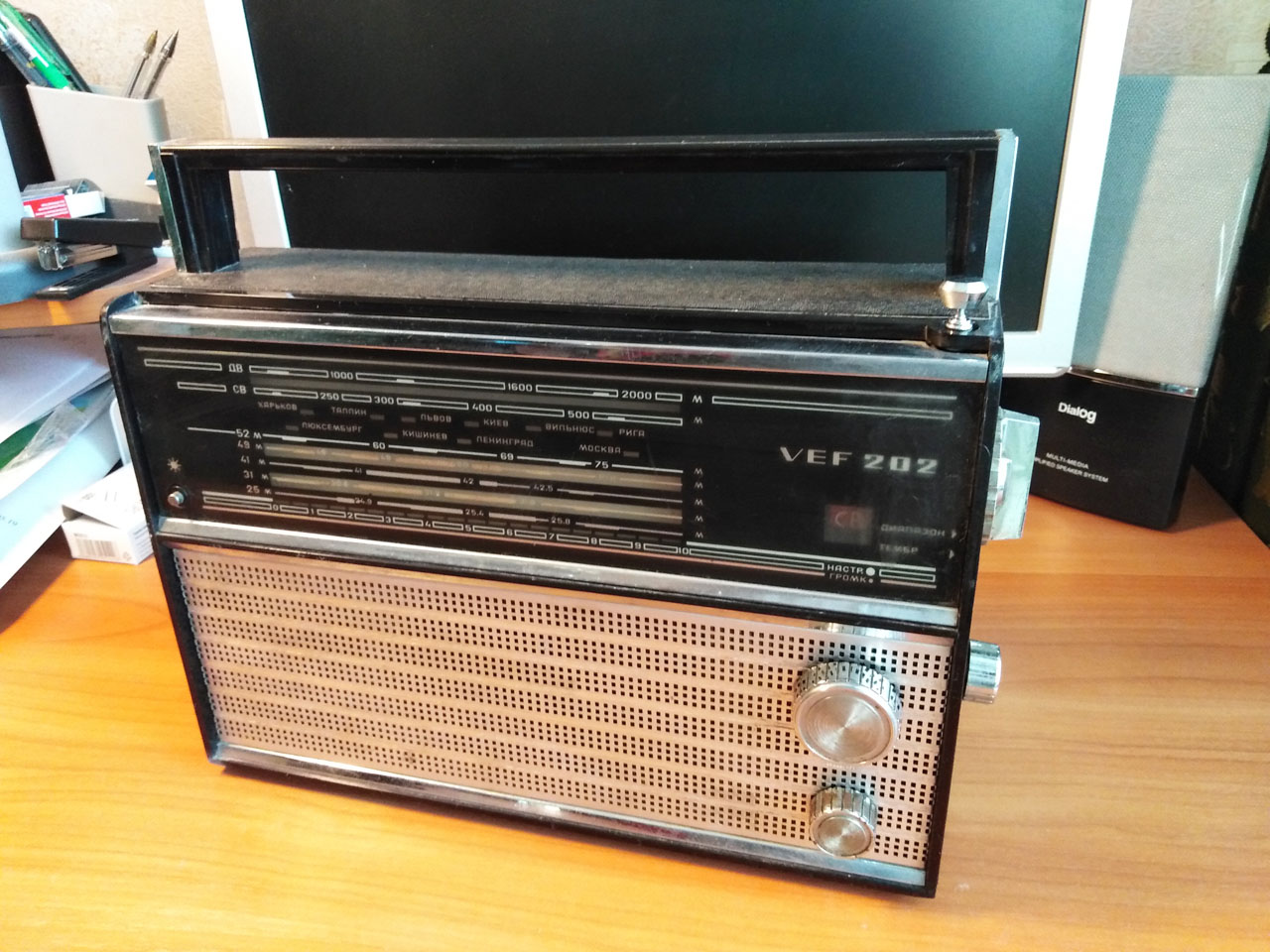

Вот он – «VEF-202» 1973 г. выпуска. Без всякого вмешательства в схему, и без совершенно ненужного «довеска» в виде FM-модуля. Он такой, каким был почти полвека назад! Я даже не менял электролитические конденсаторы. Приёмник прекрасно работает!

Заглянул на интернет-барахолки. На Avito, например, цена

колеблется в весьма широких пределах: от 500 до 12 000 р.! Причём, цену заламывают, как правило, москвичи. Видимо, они считают, что и в остальной России такие же зарплаты, как в Москве и области. Поэтому заломить за экземпляр с олимпийской символикой и добавленным FM-диапазоном – это вполне нормально. Но, думаю, мало кто на это купится, ежели он не москвич.

При желании можно посмотреть:
- - -> Инструкцию по эксплуатации со схемой именно 1973 года
- - -> описание из справочника Белова
