Работа с универсальным тестером РАДИОкомпонентов

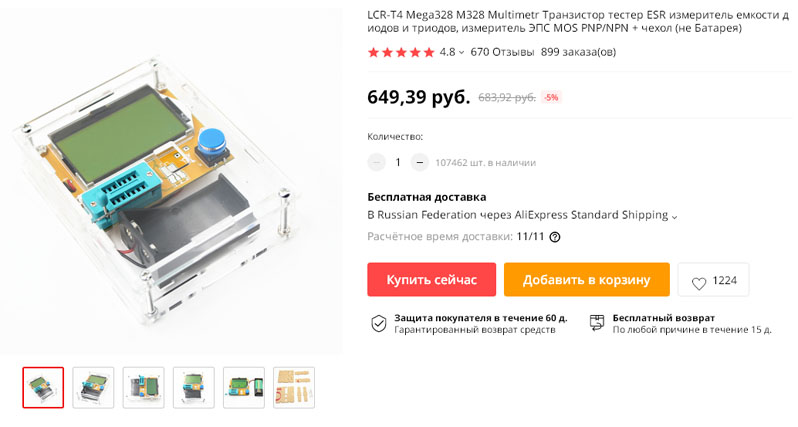

Заказал я на AliExpress такой вот девайс:

Возможно, кому-то покажется дорого, но стоит посмотреть его цену в наших Интернет-магазинах, и всякие сомнения отпадут. Кто-то считает, что цена с корпусом слишком велика – это дело вкуса. Я заказал тестер не потому, что без него никак не могу обойтись. Мне просто понравилась его работа. Да и внука пора знакомить с современными устройствами.

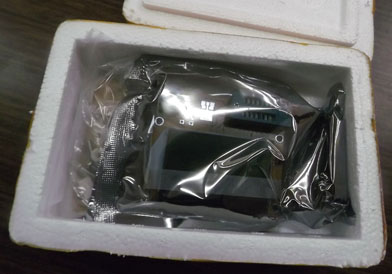

С момента заказа до получения на почте прошло меньше 12 дней – это довольно быстро. Упаковка – пенопластовая коробочка:

Внутри два пакетика: один – с прибором, другой – с элементами корпуса и крепежом. Всё цело и не повреждено.

Корпус можно изготовить самостоятельно или подобрать подходящий… но это лишняя возня и трата времени, которого, к сожалению, нет. Да и хотелось посмотреть, что он из себя представляет, поскольку подобные корпуса предлагаются и для других конструкций.

Теперь надо включить тестер и проверить. Снимаю липкую ленту и защитную плёнку с дисплея. Подключаю батарейку. Она села на место довольно жёстко. Нажимаю кнопку – включается подсветка дисплея:

которая ≈ через минуту гаснет.

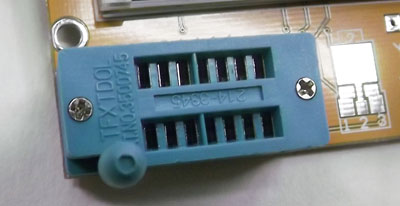

Колодка с контактами и рычажком –  ZIF-панель – служит для подключения тестируемых компонентов:


Пробую проверить транзистор

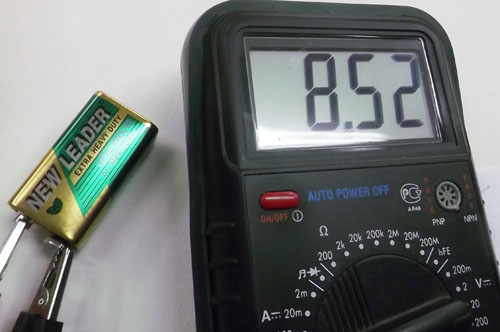

Меня несколько удивило совершенно неконтрастное тусклое отображение информации. Я подумал было, что мне достался дефективный прибор, но... батарейку-то я применил довольно древнюю. Измерил напряжение:

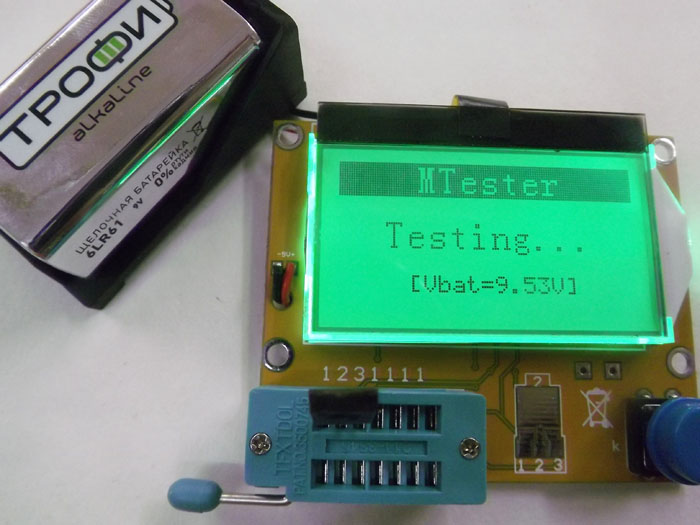

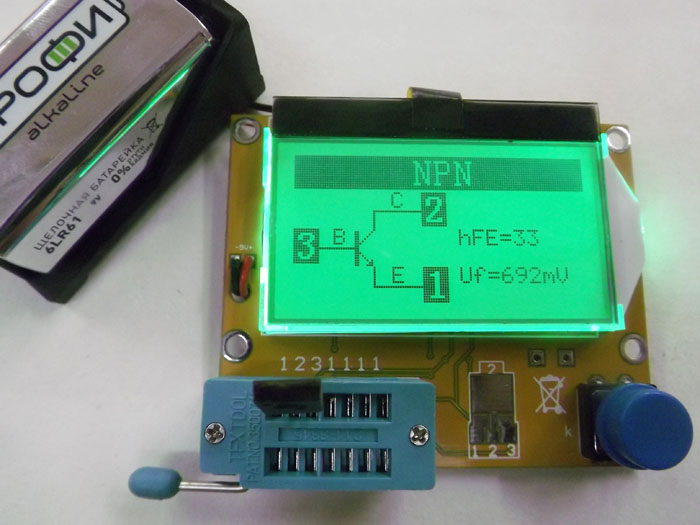

Das ist fantastisch! Это что же получается? Тестер настолько требователен к напряжению питания?! Эдак никаких батареек не напасёшься! Придётся питать его от сетевого адаптера, что ли? В перспективе. А пока вставляю новую батарейку и «давлю на батон»:

Ну вот, совсем другое дело! Всё чётко высвечивается. Кстати, надо глянуть, что за транзистор я тестировал – КТ940А:

Структура n-p-n. Параметры:
Максимально допустимое (импульсное) напряжение коллектор-база 300 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 300 В
Максимально допустимый постоянный (импульсный) ток коллектора 100 (300) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 1.2 (10) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером =>25
Обратный ток коллектора <=0.05 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>90 МГц
Коэффициент шума биполярного транзистора <1 дБ

Полагаю, ежели тестер определил транзистор, то с другими компонентами проблем не будет.
Итак, прибор работает. Надо вставить его в корпус.

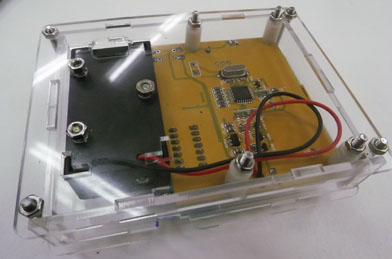

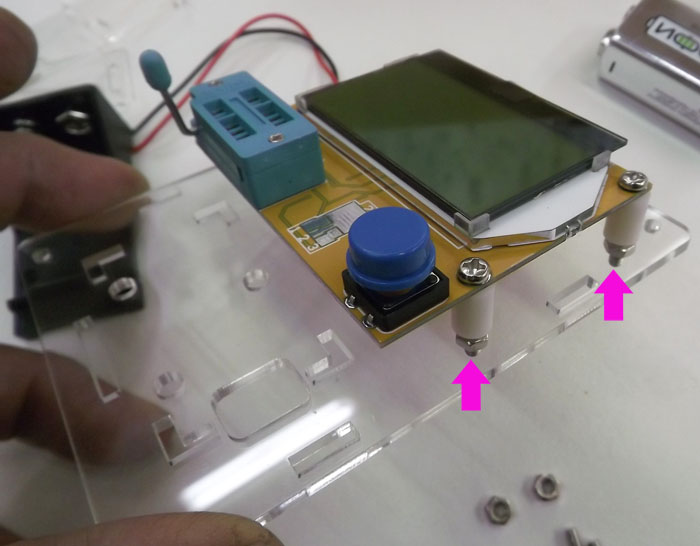

Креплю прибор к основанию. Плохо, что концы винтов торчат снизу на полсантиметра.

В батарейном отсеке есть отверстия и в основании – тоже. Но нет винтиков и гаечек. Всё ж таки хоть немного, а сэкономили металл китайцы! Благо, у меня такого добра достаточно, поскольку при разборке всякого разного барахла я никогда винтики, гаечки, шайбочки и прочее тому подобное не выбрасываю.

Первая попытка собрать корпус потерпела неудачу. Причины:

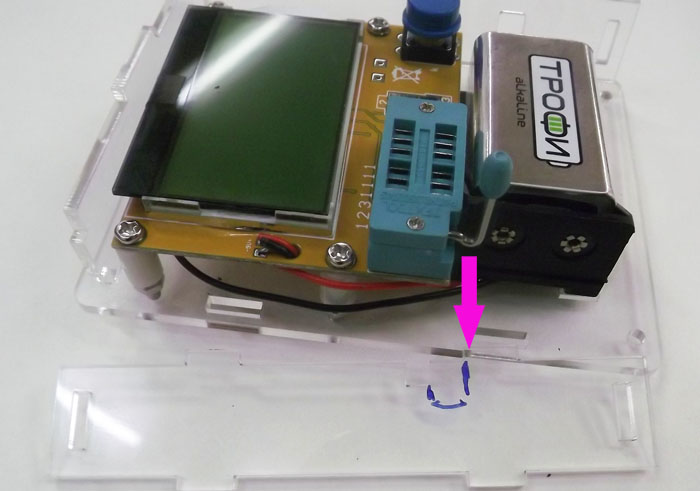

1) Полное несоответствие отверстия для рычажка ZIF-панели в боковой и верхней стенках. Пришлось пропилить и подточить.

2) При попытке поставить после этого верхнюю стенку на место тестер включился. Отверстие для кнопки оказалось немного маловато. Немного расширил его с внутренней стороны.Только после этого корпус «собрался» нормально.
3) Резьба у одного из 4-х (!) винтов оказалась сбитой. Поставил наш отечественный.
4) В процессе сборки тестер включался раз несколько, потому что я цеплял пальцами кнопку. Не слишком удобно было собирать.
5) Сколько прослужит батарея, будем посмотреть, но для её замены весь корпус придётся разбирать. Такая вот китайская конструкция.
Вполне возможно, что следующий раз (если он будет) я закажу другой прибор уже без корпуса.

Тем не менее, конструкция собрана:

вид сверху и снизу

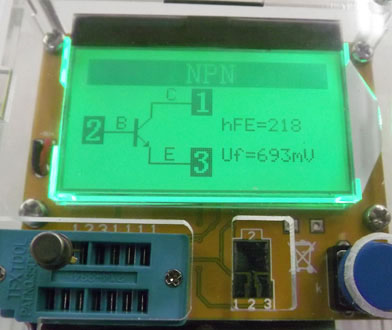

Ещё раз проверю работу тестера. Испытаю наш транзистор КТ311Д в металлическом корпусе с 4-я ногами (одна нога – это и есть вывод корпуса для экранирования).
1Т311Б; структура N-P-N; h21э в пределах 60-180


Что-то у моего «запредельный» h21э!

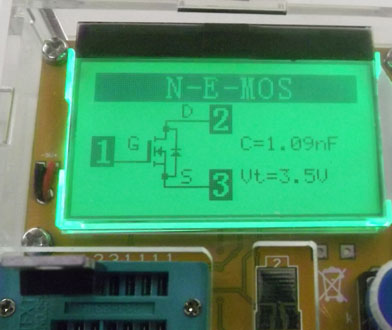

Проверю с помощью тестера компоненты для усилителя на MOSFET’ах:

Транзисторы:
КТ3102Б и КТ3102БМ

IRF540

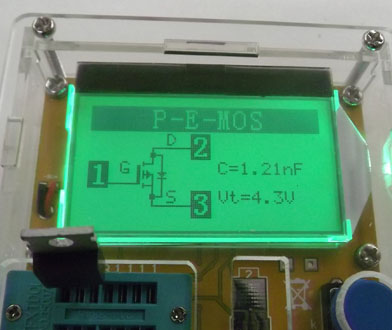

IRF9540

Резистор постоянный 330 Ом

Резистор подстроечный 3,3 кОм

Конденсатор трубчатый керамический 66 пФ

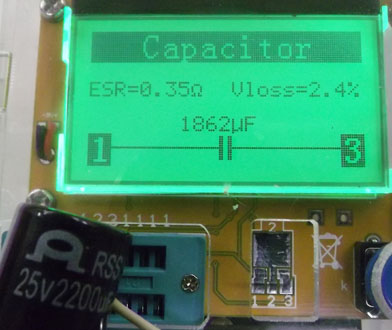

Конденсаторы электролитические 100 мкФ и 2200 мкФ

О том, какие именно параметры компонентов отображаются на дисплее тестера, можно узнать, например, на сайте https://go-radio.ru/universalniy-tester-radiokomponentov.html

Я не вижу смысла дублировать. Другие компоненты проверю по мере необходимости.

На мой взгляд, LCR-T4 Mega 328 Multimeter – так он называется на AliExpress– вполне заслуживает того  чтобы занять место в лаборатории радиолюбителя, но требует доработки:
1) должен быть удобный доступ к батарейному отсеку;
2) необходим разъём для подключения внешнего питания 9 В.
