Проходной выключатель

Как-то в Интернете я случайно увидел словосочетание «проходной выключатель». Поскольку именно с «проходным» выключателем я до сих пор (как мне показалось) не встречался, полазил немного по сайтам и выяснил, что это такой выключатель, который должен использоваться в паре с другим. Зачем? Чтобы можно было, например, включать/выключать лампочку из двух разных мест.
Но интересно другое. Память тут же подсказала мне, что такую идею я встречал довольно давно. Действительно, непродолжительные поиски в моём личном электронном архиве показали, что много лет назад, когда мы с братом выписывали бумажный журнал «Моделист-конструктор», там действительно была маленькая заметочка:

МК-1976, №3, с.43.

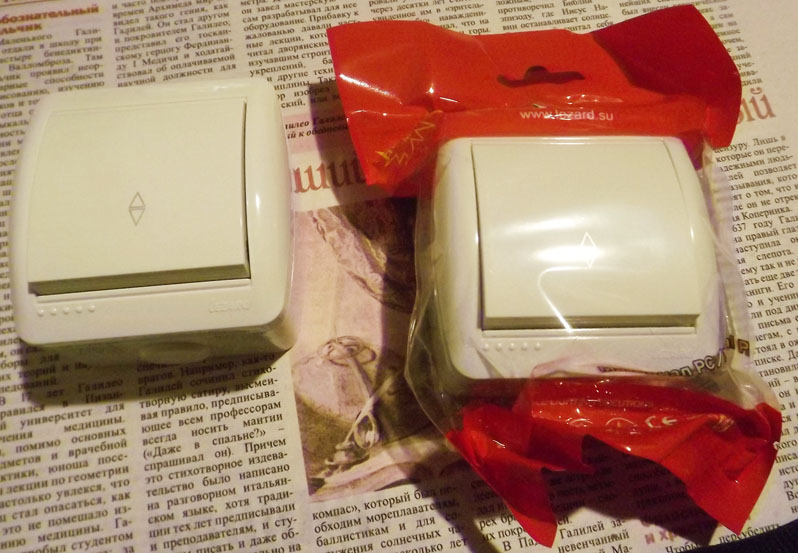

Вспомнил, нашёл и хорошо. Спустя некоторое время, когда я был в магазине электротоваров, вспомнился «проходной» выключатель. И я купил пару штук:

Цена одного около 200 р. Возможно, в интеренет-магазинах такие выключатели сто́ят дешевле, но я не стал искать и сравнивать. Купил – и ладно. Вопрос – зачем? А затем, чтобы когда-нибудь куда-нибудь их приспособить.
Пролежали они у меня на террасе в деревне почти год. И вот созрела идея поставить их на входе. Дело в том, что поздней осенью или зимой возникает необходимость сначала включить на террасе свет, потом уже достать ключи и открыть дверь. И хотя в машине всегда есть фонарик, я его, как правило, забываю взять сразу, а возвращаться ради этого не хочется. Или другая ситуация: уезжаю, закрываю входную дверь и тут только соображаю, что не выключил свет. Приходится открывать, выключать и снова закрывать.
Таким образом, есть смысл применить «проходные» выключатели. Во избежание описанных ситуаций. Далее буду их называть просто «ВЫКЛЮЧАТЕЛЯМИ».

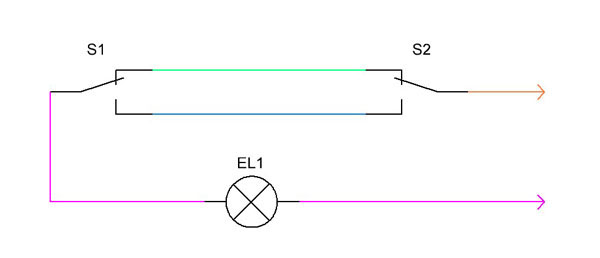

Схемку нарисую несколько иначе:

S1 – первый выключатель, S2 – второй выключатель, EL1 – лампа. Причём в Интернете на соответствующих сайтах как некое откровение сообщается, что в качестве EL1 можно использовать не только лампу накаливания, но и даже (ВНИМАНИЕ!!!) энергосберегающую или светодиодную! Кроме того, коричневый проводник – это непременно ФАЗА, а розовый – обязательно НОЛЬ. Информация исключительно для электриков. Das ist fantastisch!!
Смею заметить, что у меня лично никаких сомнений по поводу использования ламп не возникло и раньше, а по поводу «фаза-ноль» - это совершенная чушь. Совершенно без разницы куда – ноль, куда – фазу, а уж пару проводов, соединяющих неподвижные контакты выключателей вообще можно скрутить «косичкой». Кстати, вместо лампы может использоваться и совершенно иная нагрузка. Если это имеет смысл.
Итак, эмоции – в сторону. Перехожу к практике.
На упаковке выключателя имеет место инструкция по его «открыванию» (слева, справа – для розетки):

Сделать это можно и без столь детального описания. Для кого оно предназначено, для электриков? Но я не электрик. Разбираю.

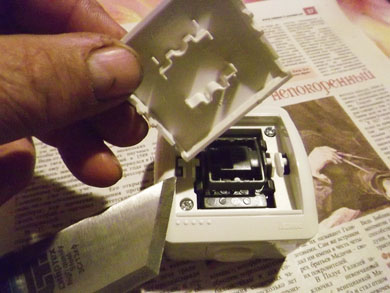

Шаг 1. Аккуратненько подцепляю чем-либо остреньким клавишу (там есть специальный паз) и снимаю её:

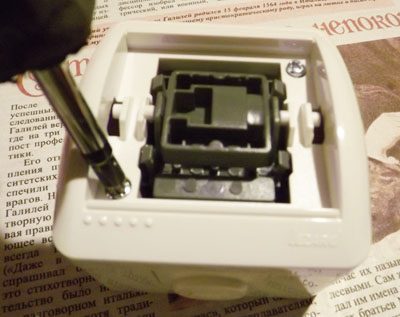

Шаг 2. Отвинчиваю два винта крышки корпуса:

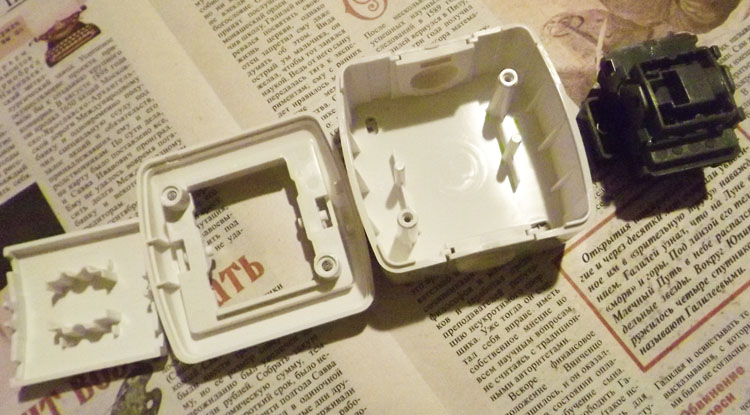

Шаг 3. Извлекаю из корпуса все элементы:

Выключатель разобран.
Вот оно – «сердце» выключателя:

Как видно, имеются 3 контакта. Так и должно быть, поскольку на самом деле это НЕ ВЫКЛЮЧАТЕЛЬ, а ПЕРЕКЛЮЧАТЕЛЬ! Судя по рисунку, его надо понимать так:

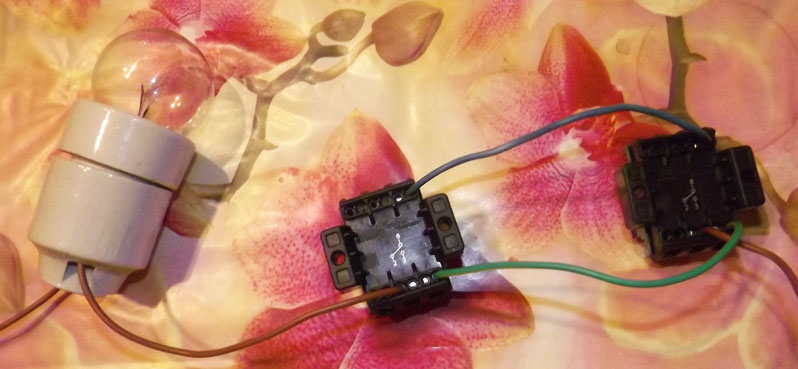

Соберу вначале схемку на столе:

Подал напряжение – всё работает как надо.
Тем временем настал вечер:

Не откладывая более, монтирую, используя старую проводку:

Это вид inside террасы. На переднем плане выключатель «внутренний», на заднем – «внешний».

То же самое днём:

Когда на улице тепло, что нонешним летом случается довольно редко, и светит солнышко:

Кстати, правду вещают СМИ: пчёл, практически, не видно, да и шмель – настоящая редкость. На камчатке медведей чаще видят, чем в нашей средней полосе шмелей. Такие вот дела в сельском хозяйстве.
Ну а теперь назад, к теме. Сеть изобилует ПРАВИЛЬНЫМИ схемами подключения проходных выключателей (для электриков). Поскольку я не электрик и монтировать выключатели пришлось, используя прежнюю проводку, приводить свою монтажную схему не буду.
Моё повествование о проходном выключателе было бы не совсем полным, если бы я не посмотрел на всякие инструкции самоделок, связанные с означенной темой. Итак:

Конструкция 1. Как сделать своими руками проходной выключатель из обычного.

Речь идёт о переделке стандартного двухклавишного выключателя в проходной:


Это одна из картинок в статье. Кто заинтересовался этим «лайфхаком», может глянуть на сайте https://yaelectrik.ru/elektroprovodka/kak-sdelat-prohodnoj-vyklyuchatel-iz-obychnogo

Конструкция 2. Как из проходного выключателя сделать обычный – вот такой поворот сюжета! Это как же понимать? За неимением обычного покупаем проходной и производим «обратную» реконструкцию?!
Вообще, данный материал – это целый трактат. Заинтересованные лица могут подробнее ознакомиться с данным «хаком» на сайте https://sitysun.ru/raznoe/kak-iz-proxodnogo-vyklyuchatelya-sdelat-obychnyj-proxodnoj-vyklyuchatel-sxemy-podklyucheniya-i-primery-montazha.html
SEkorp,  30_08_2019.
