УНЧ на MOSFET'ах: эксперимент №2 - начало

Питание усилителя

Питание будет без фанатических наворотов. В 80-90-х я делал усилители на биполярных транзисторах с двухполярным питанием. Силовики мотал-перематывал или использовал готовые.
Это схема БП для усилителя С. Филина («РАДИО» №8, 1980 г., с.50-52):

Современный вариант мало чем отличается:

Я вполне обходился, помнится, только электролитами, но сейчас это не модно, весьма желательно влепить ещё две-три пары конденсаторов постоянной ёмкости.

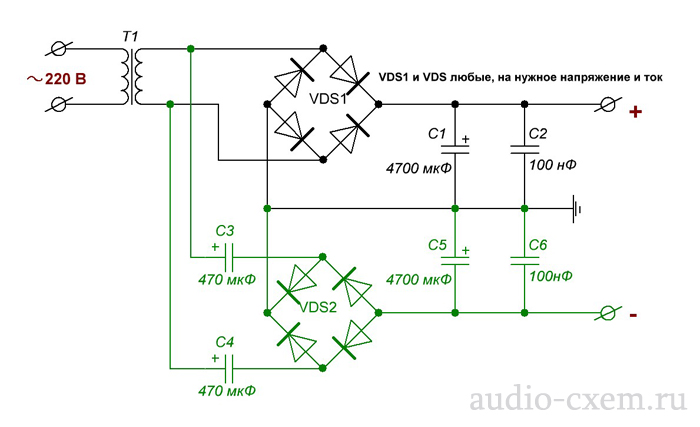

Варианты создания двухполярного БП имеются разные, в т.ч. и от одной вторичной обмотки:

Но в любом из вышеприведённых вариантов мощность каждого «плеча» такого выпрямителя будет, по крайней мере, в два раза ниже номинальной мощности вторичной обмотки. Значит, нужен мощный силовик.

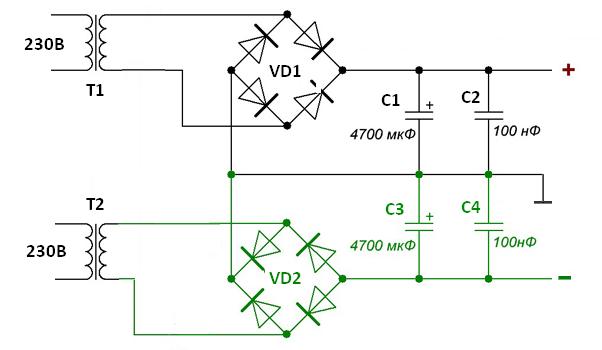

Ежели найдётся два одинаковых силовика:

Пока что озабочусь поисками подходящего силового трансформатора, чтобы на вторичной обмотке было ≈2 х 15-17 В.
Попробовал несколько силовичков от UPS’ов, но у них оказалось маловато, всего лишь ≈2 х 7-8 В на вторичной. В настоящее время

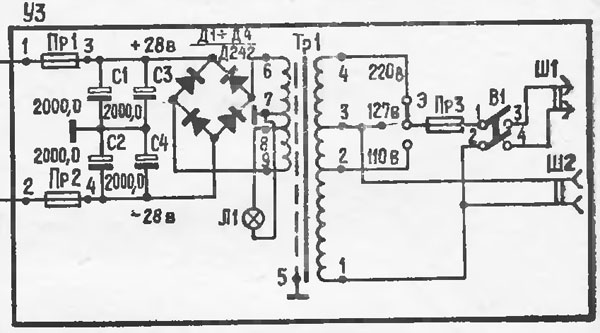

что-то очень уж не хочется перематывать силовики, да и времени нет, и с проводом проблемы. Погружение в пучину воспоминаний дало́ некоторый положительный результат. Ниже привожу схему блока питания усилителя «Электрон-103»:

Когда-то давно я разобрал пару именно таких нерабочих УНЧ. Один силовик я применил в самодельном радиоузле (см. «MADE IN SEkorp…» в разделе «РАДИОмастерская», п.11 «Усилитель-радиоузел»). Этот силовичок стоит там и по сей день, т.к. аппарат в рабочем состоянии. Но должен быть ещё один! Придётся покопаться в древнем хабаре в деревне, авось отыщу желаемый артефакт.

…прошло три дня. К сожалению, силовик от «Электрона» я не нашёл. Зато обнаружил два других:
1-й от старого матричного принтера «СМ-6337»:

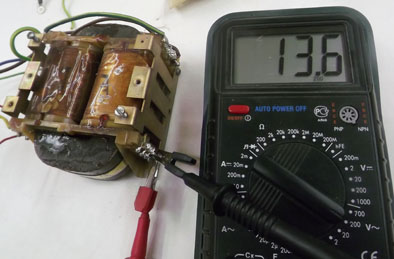

Магнитопровод ленточный, обмотки симметричны. Сохранились провода для подключения к сети ≈230 В, поэтому смело включаю и измеряю:

Он даёт ≈2 х 13,5 В и ≈2 х 40 В. Меня устроило бы ≈2 х 13,5 В, но проводок тонковат. Не уверен, что этот силовичок потянет, хотя, возможно, попробую.

2-й трансформатор от старого кинопроектора «Радуга»:

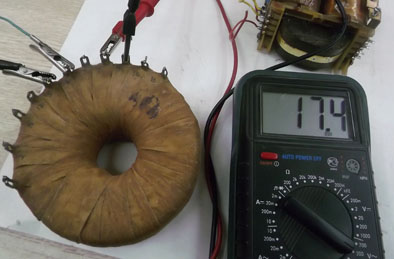

Массивный мощный тор. Измерения сопротивлений обмоток дают такую картину:

На 5-6 подаю сеть ≈230 В. Результаты измерений: 1-3   ≈27,7В; 1-2   ≈30В; 7-8  ≈17,6В; 8-9  ≈17,6В; 10-11  ≈10,3В.

Как видно, подходящее напряжение на 7-8-9 и именно с отводом от середины. После выпрямителя должно быть около ±25 В. Но трансформатор уж ОЧЕНЬ большой! Зато и достаточно мощный.
Диоды для выпрямителя Д242А (100 В, 10 А), конденсаторы К50-20 2000мк Х 50В – пока два штуки:

Подключаю к сети и измеряю на холостом ходу:

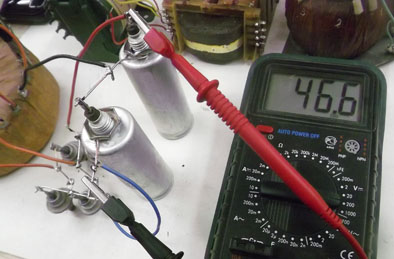

напряжение на обоих плечах

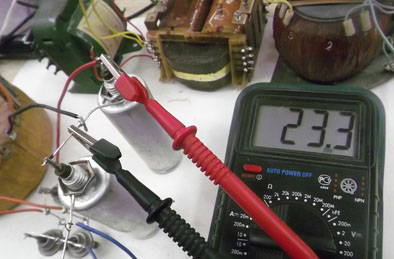

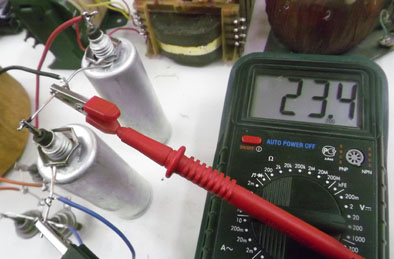

напряжение на верхнем и нижнем плечах:

Меня это вполне устраивает. Полагаю, мощности трансформатора достаточно, чтобы напряжение не проседало при питании усилителя.
