УНЧ на MOSFET'ах: эксперимент №1

Схема выбрана


R1 - 2K2; R2 - 27k; R3, R4 подстроечные 2K2;R5 - 100R; R6 - 1K1; R7, R8 – 330; C1 - 22мкФ х 25Вэлектролит;
C2 - 47пФ х 63В полиэстер или керамика; C3, C4 - 100мкФ х 50В электролит; C5 – 2200мкФ х35В электролит;
Q1 – КТ3102ГМ; Q2 - IRF540; Q3 - IRF9540.
Детали подобраны и проверены универсальным тестером. И хотя некоторые деятели «от сохи» предлагают собирать его «на весу», я сделаю это на картоне:

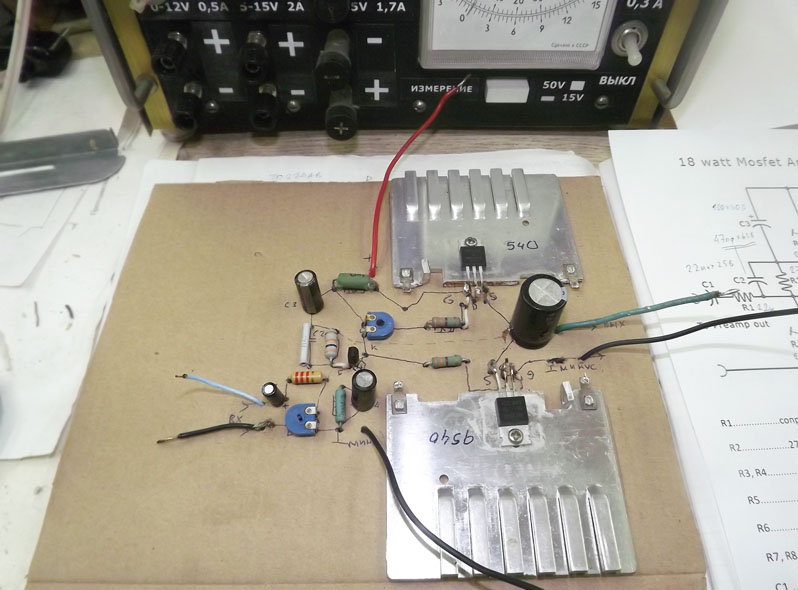

Полагаю, что для эксперимента небольших радиаторов будет достаточно. Запитаю от лабораторного БП, который выдаёт до ±36 В при токе до 1,7 А:

Кстати, питание «однополярное», т.к. на выходе стои́т комплементарная пара MOSFET’ов. Если применить однотипные (тогда будет квазикомплементарность, и схема, конечно, несколько иная) N-канальные MOSFET’ы, то и питание придётся подавать «двухполярное». Но это – позже.

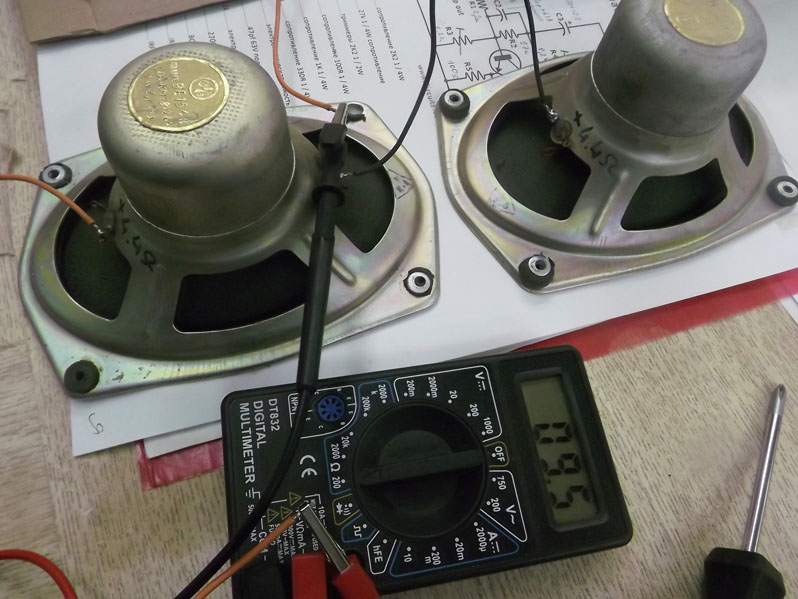

Нагрузка – два, соединённых последовательно и синфазно, динамика:

Первое включение разочаровало: нигде ничего. При напряжении около ±30В ток равен нулю, никакой реакции на изменение сопротивления подстроечников R3, R4.

Проверил монтаж и места пайки, снова попытался подрегулировать…

В какой-то момент в динамиках щёлкнуло и ВСЁ! Результат нулевой. Решил больше не ковыряться. Демонтировал.
Эксперимент с первой схемой признан неудачным.  С тех пор прошло полтора месяца, постоянно отвлекают всякие дела. И вот решил снова попробовать. Беру схему:


Мне показалось необычным подключение С3 минусом к «+» 30В.
Истины для следует привести, судя по всему, исходный вариант схемы:

Как видим, конденсатор C4 (на предыдущей схеме C3) подключен минусом не к СТОКУ (D) транзистора Q3 BD512 и к +30V DC, а к +С5 (на предыдущей схеме C4).

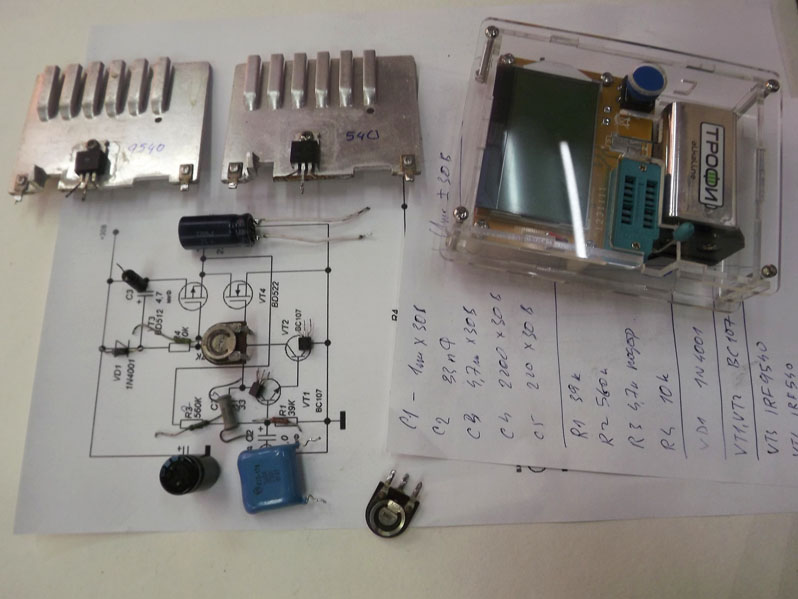

Детали:

На выходе будут те же IRF540 и IRF9540, вместо ВС107 поставлю 2N2222A, вместо 1N4001 – 1N4007. Проверю детали универсальным тестером.

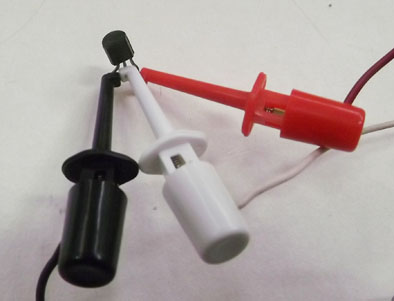

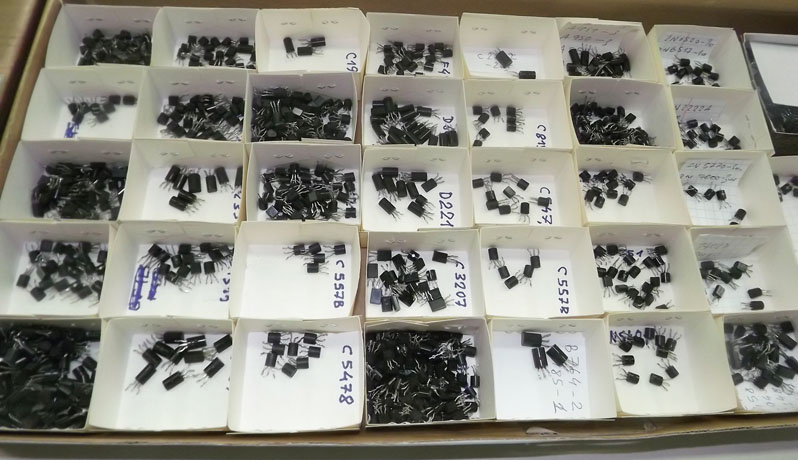

Чтобы было удобнее пользоваться прибором, я припаял к клипсам проводочки, которые постоянно включены в ZIF-панель. А поскольку я использую, в основном, БУ’шные компоненты, то добираться до их выводов стало гораздо удобнее.

Все компоненты проверены, в том числе MOSFET’ы из предыдущей схемы. Все исправны. Электролиты, естественно, имеют несколько меньшую ёмкость по сравнению с заявленной. Но это нормально для БУ’шек.

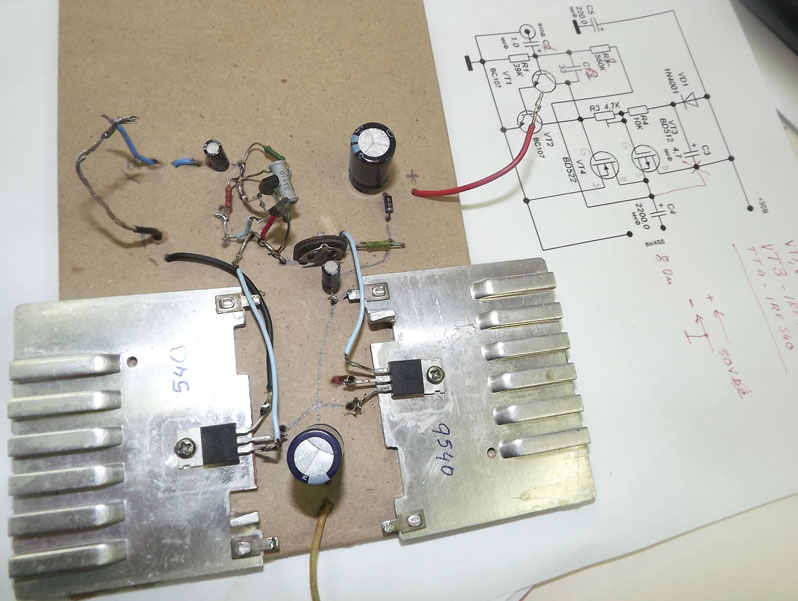

Схема спаяна:

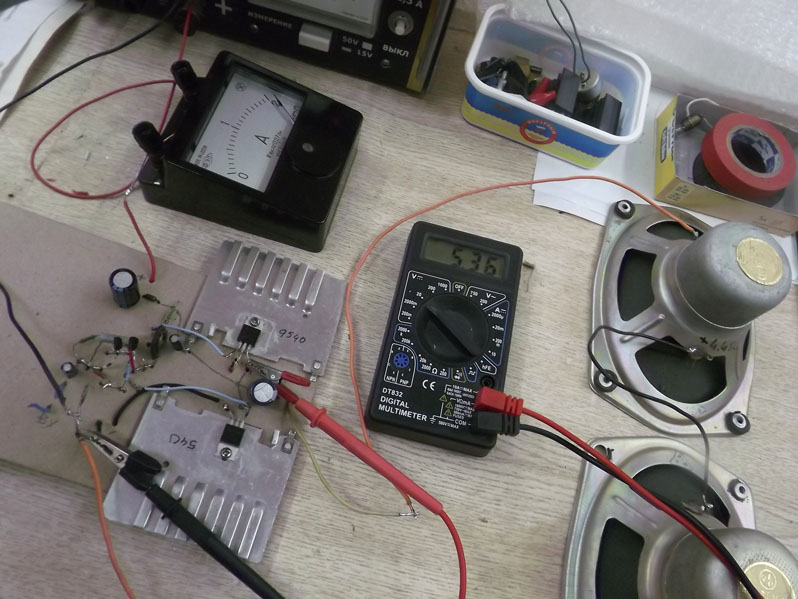

Подключаю:

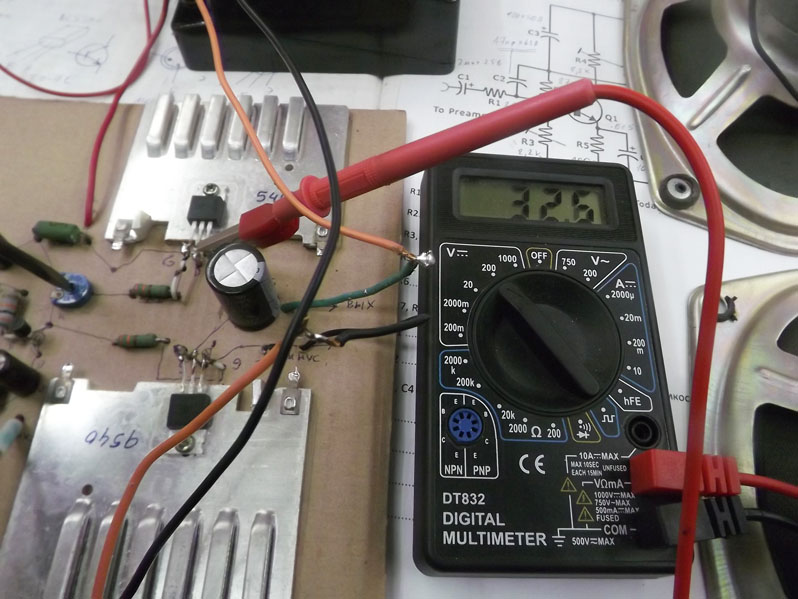

Подаю питание. Ток резко подскакивает за 2А, но снова ничего не регулируется.

Желание ковыряться со схемой как-то пропало. Буду считать, что эксперимент №1 провалился. Правда, без треска и дыма.

Конец эксперимента №1. Говорят, что отрицательный результат – тоже результат.
Недавно Vasily Chirkin <chirkinv@yandex.ru> сообщил, что в эмуляторе данные схемы тоже не работают. А это уже ТОЛСТЫЙ намёк…
