«Кантата-204» - реализация идеи

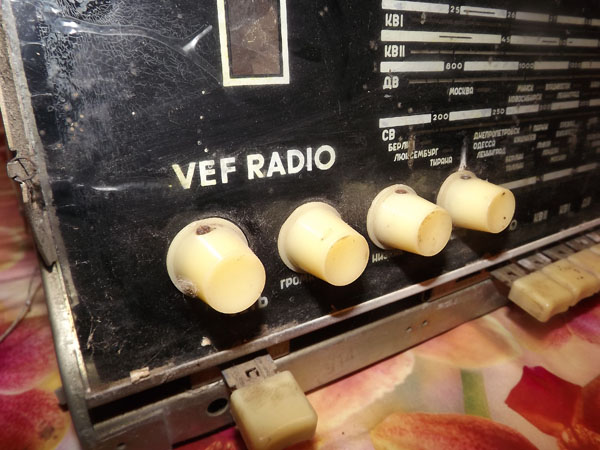

Мысль сделать нечто у меня возникла, чеcтно говоря, давно. Когда-то я хотел нечто подобное сотворить с останками
«VEF RADIO»:

Но подумал, что восстановлю его когда-нибудь, да так и не сделал этого…

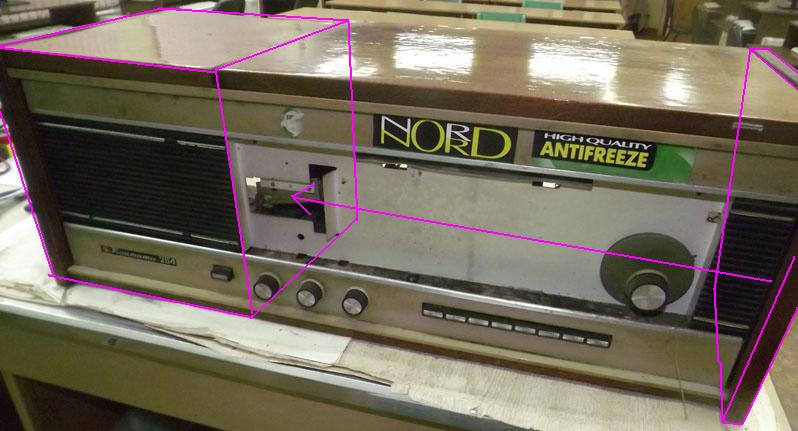

Итак, приступаю к реализации идеи «фикс». Я хочу отпилить часть корпуса, в которой размещались динамики. Если смотреть спереди, то эта часть слева:

К полученному «боксу» присоединю правую боковую стенку корпуса. Внутрь «бокса» вставлю динамики, УНЧ и БП.

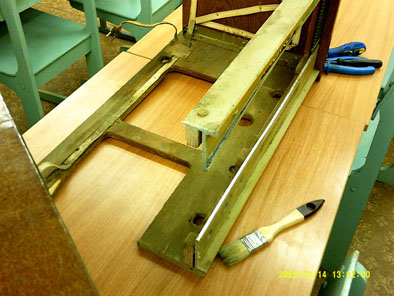

Вспомнив незабвенного Паниковского – «Пилите, Шура, пилите! Они же золотые!», беру в руки ножовку по металлу, чтобы пропилить всё насквозь, и чтобы линия спила получилась без дефектов. Пилю:

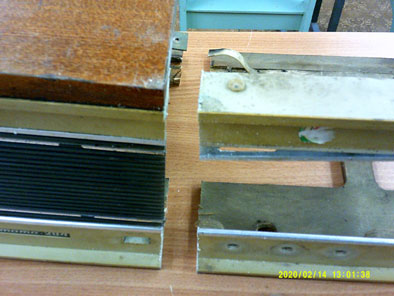

Результат распиловки:

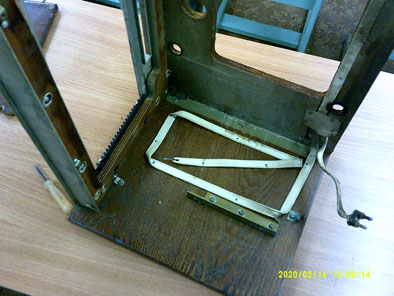

Удаляю элементы, которые будут лишними в «боксе»:

Дно останется прежним. Сдирать лак и красить не буду. Решил оставить «родную» полировку, которая довольно хорошо сохранилась.

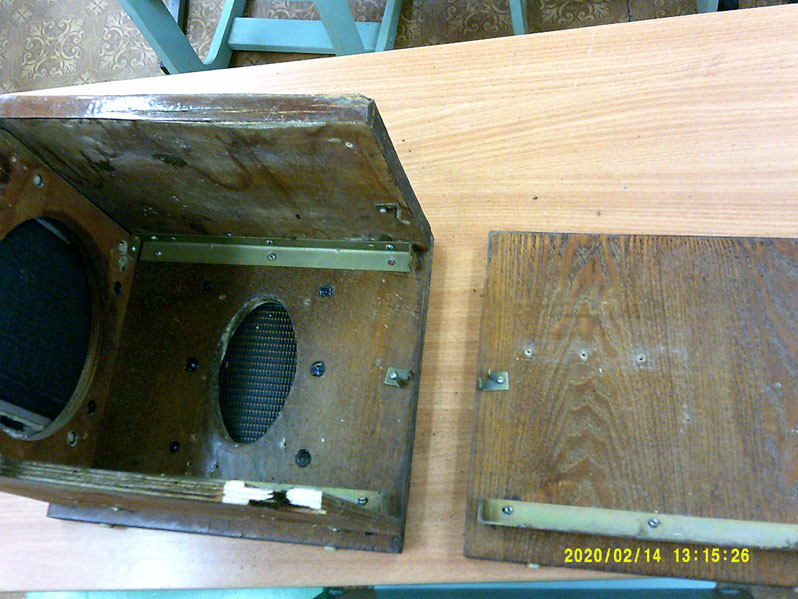

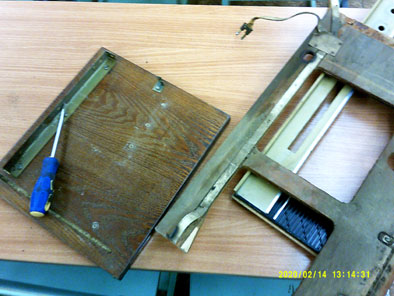

Отделяю правую стенку корпуса:

Она будет правой стенкой «бокса»:

Вид ящика спереди:

Динамики применю также «родные» - 4ГД-35 и 1ГД-40:

Последовательно с 1ГД-40, который играет роль высокочастотного, соединю конденсатор «МБГО-2» 2мкФх160В:

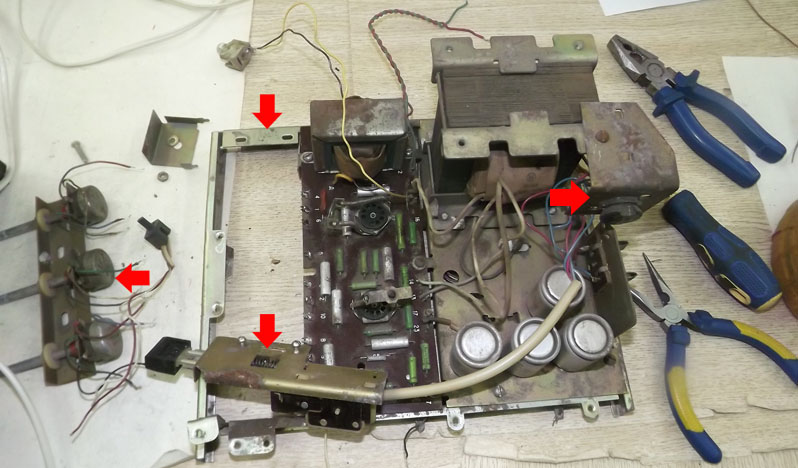

Оказалось, что это была самая лёгкая часть работы, поскольку плата УНЧ+БП даже в «усечённом» виде

никак не вписывается в «бокс». Надо:
- убрать сетевой выключатель;
- убрать или переставить кронштейн, на котором установлен переключатель напряжения сети; он привинчен к силовому трансформатору;

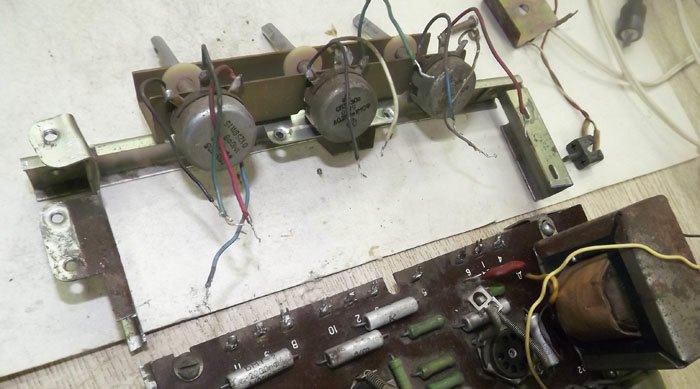

- снять кронштейн, к которому привинчены регуляторы громкости и тембра;
- отпилить часть шасси, к которой крепится этот кронштейн.

Последняя «ампутация» позволяет выиграть ещё 60 мм пространства:

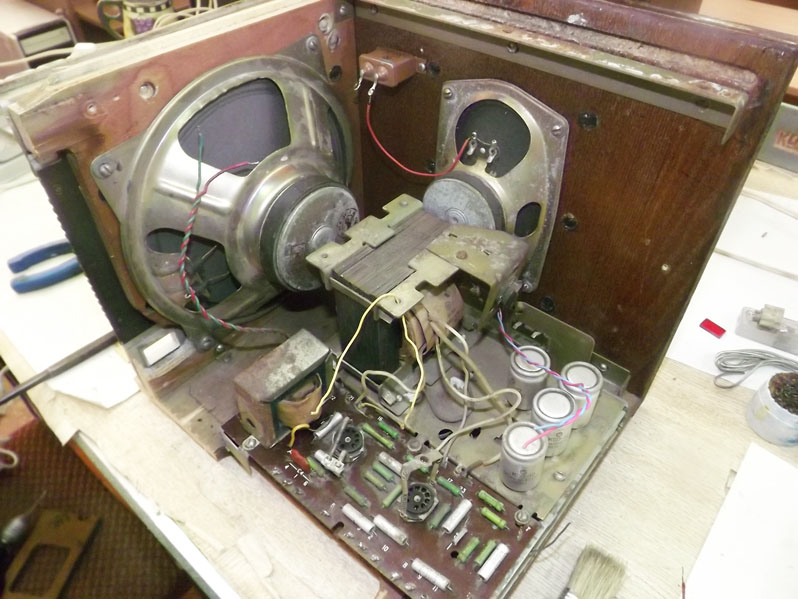

Таким вот, примерно, образом плата вписывается в «бокс»:

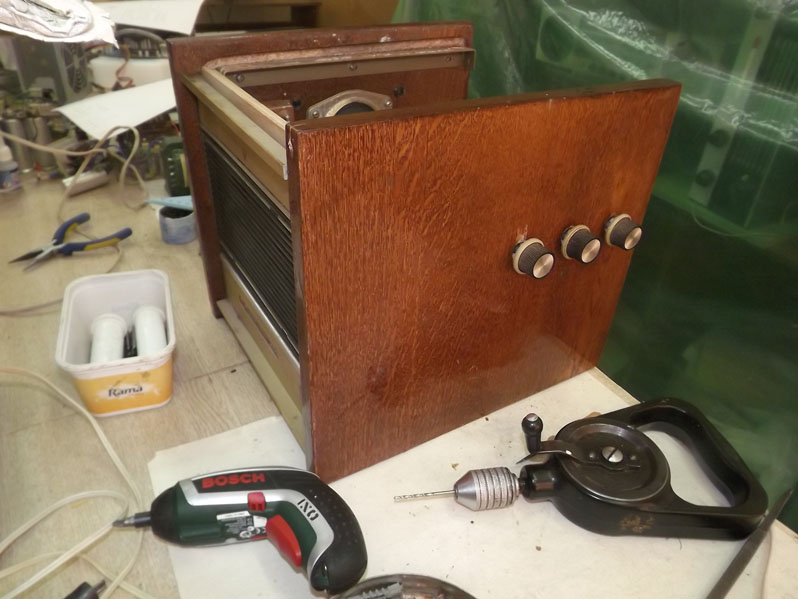

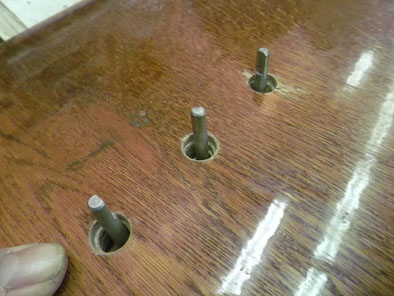

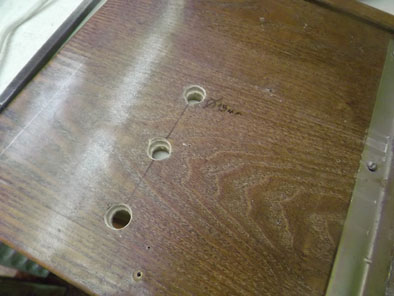

В правой стенке сверлю дырки под регуляторы громкости и тембра:

Боковые стенки установлены:

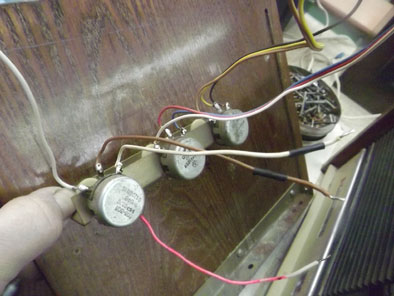

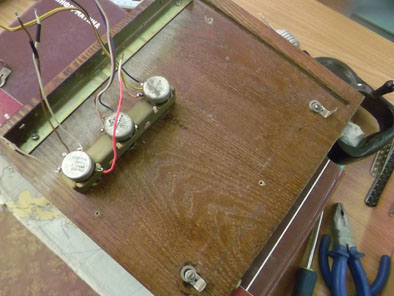

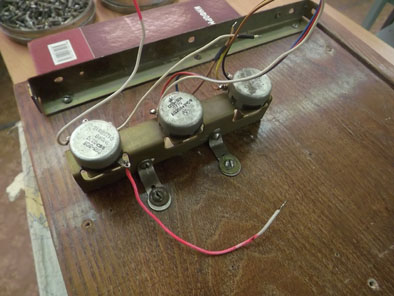

Распаял регуляторы, индикатор включения (лампочка на 6,3 В), выход на динамики:

Кронштейн, на котором закреплены регуляторы, не забыл соединить с общим проводом, т.е. с «-».
Выключатель питания, входное гнездо позже вынесу на заднюю стенку. А сейчас пора включить и проверить.

Честно скажу, очень много времени заняло крепление элементов корпуса и элементов внутри него. Это было самое сложное.

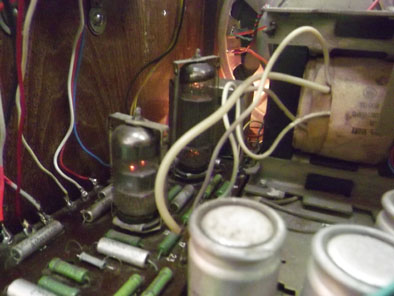

Перекрестившись, включаю:

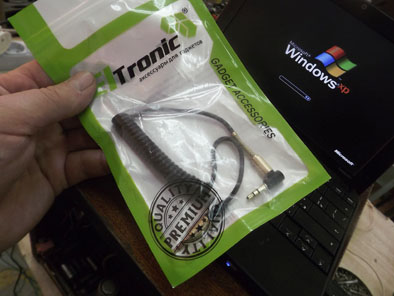

Достаю кабель, чтобы подать сигнал на вход:

Подключаю:

Есть звук! Причём, достаточно качественный, учитывая возраст компонентов УНЧ и БП. Да и динамики я поставил далеко не новые. При вращении регуляторов СНОВА нет никакого треска и шуршания – это меня весьма удивило.

Ставлю заднюю стенку:

В процессе решил обойтись без выключателя питания и, тем более, без задержки анодного. Честно говоря, я не помню ни одной промышленной ламповой конструкции – радиолы, магнитофона, электропроигрывателя, усилителя, телевизора – советских времён, где бы была применена эта пресловутая задержка. И они работали годами! И, как показывает опыт, работают по сей день!!

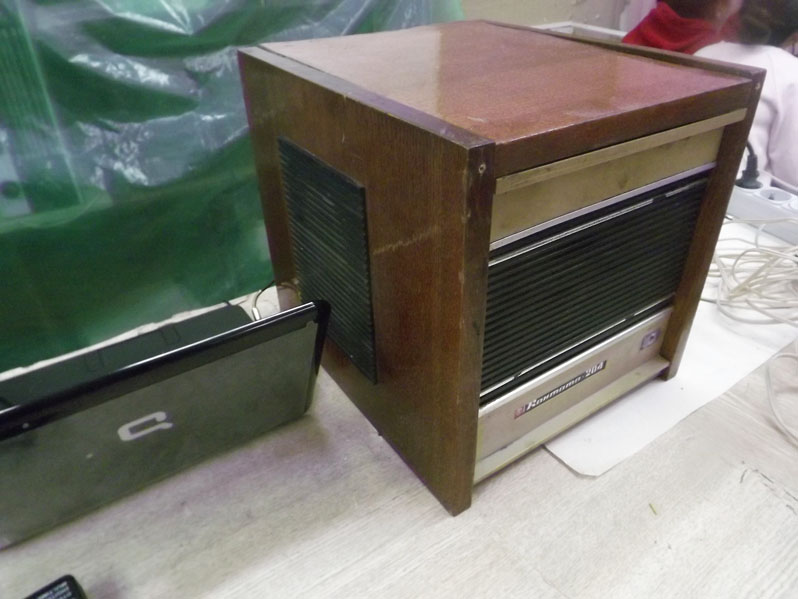

Ещё пара фоток справа и слева:
