Проект №45: ламповый РР ч.2

ПРОЦЕСС ПОШЁЛ

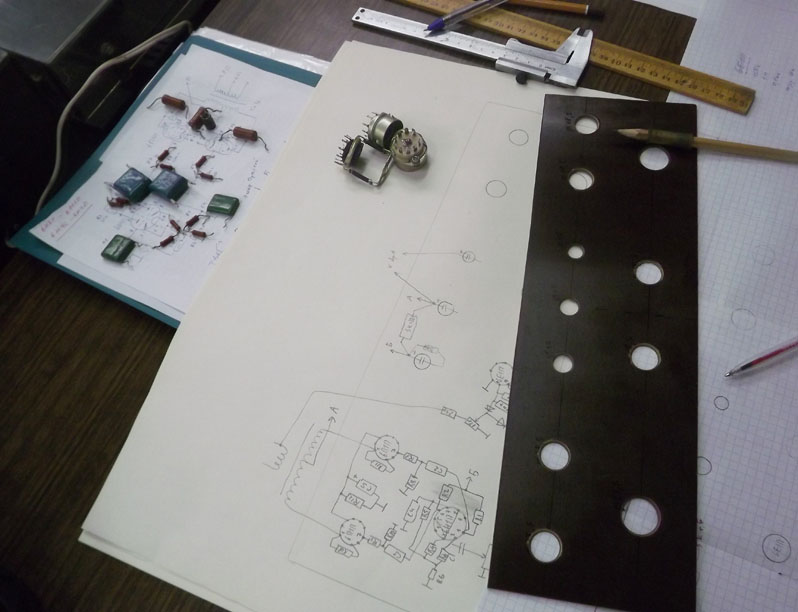

7. Подобрав основные детали, можно прикинуть компоновку, а потом – внешний вид.

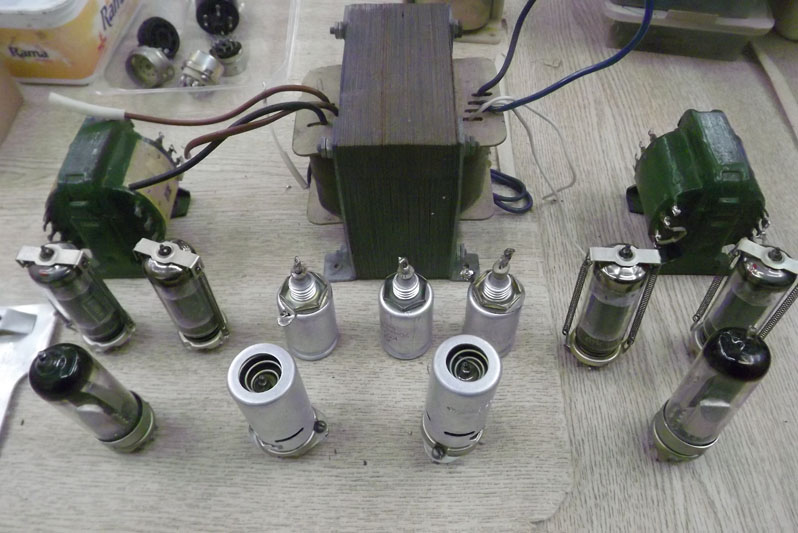

Просто на столе:

На куске гетинакса размером 35х23 см:

На куске дюраля 35х23 см:

На дюралевом основании 41х21 см от какого-то древнего прибора:

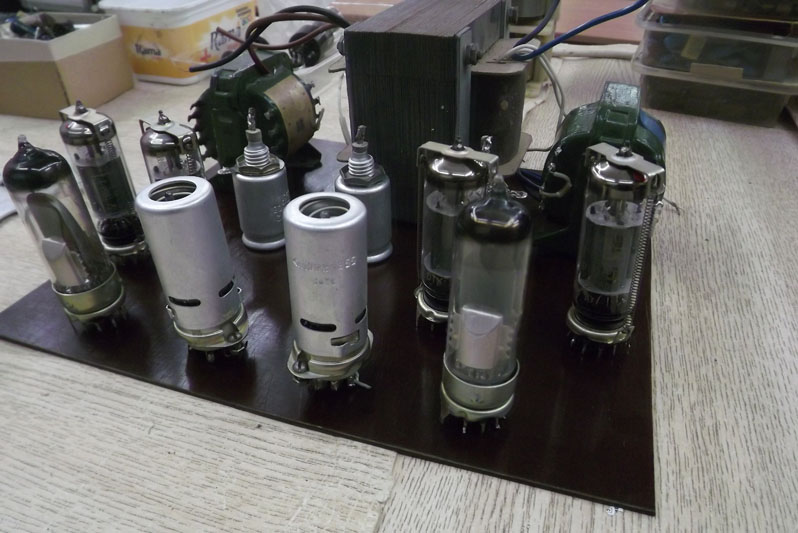

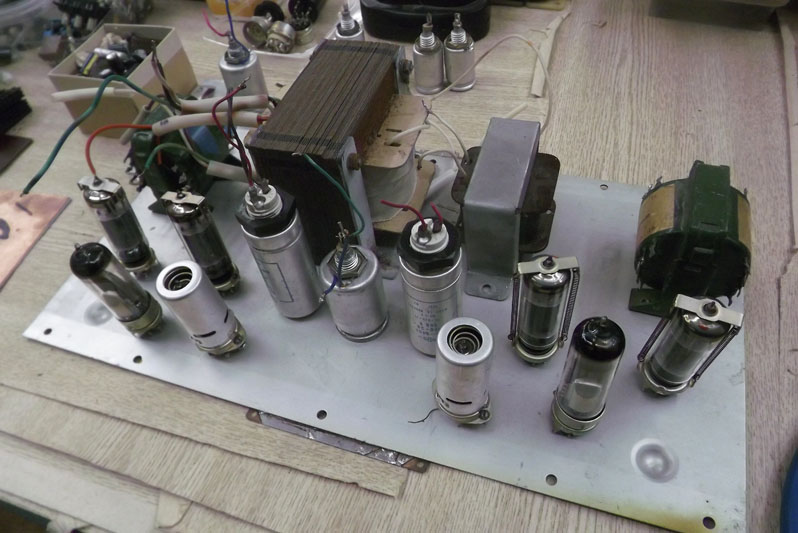

Окончательно решил в качестве основы взять кусок дюраля 35х23 см. Немного изменил расположение ламп так, чтобы индикаторы стояли рядом ближе к осевой линии. Гетинакс  пойдёт на изготовление платы:

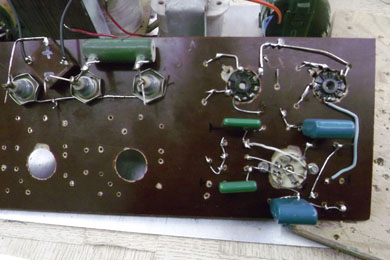

Монтаж схемы буду делать так же, как и в предыдущем проекте (см. УНЧ для компьютера на 6Ф5П).

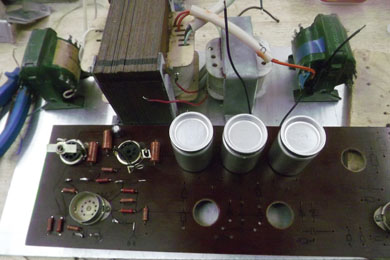

Расположение элементов:

Наверное, основная плата и передняя панель будут прикрыты фальшпанелями. Пока планирую, а там видно будет. Постепенно приходит понимание того, какой большой объём работы предстоит выполнить, чтобы получилось нечто эстетически грамотное. Буду пробовать.

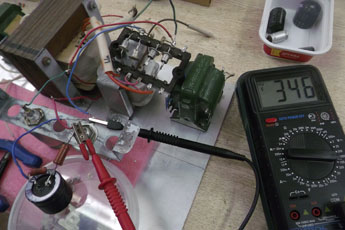

8. Снова проверяю питание будущего усилителя – после дросселя и после гасящего резистора:

Диодный мост будет спаян более компактно, а конденсаторы фильтра установлю на основной плате. Тумблеры сети и Ua, светодиоды индикации расположены в центре передней панели. Вместо диодов возможно применение КЦ405А (600В, 1А).

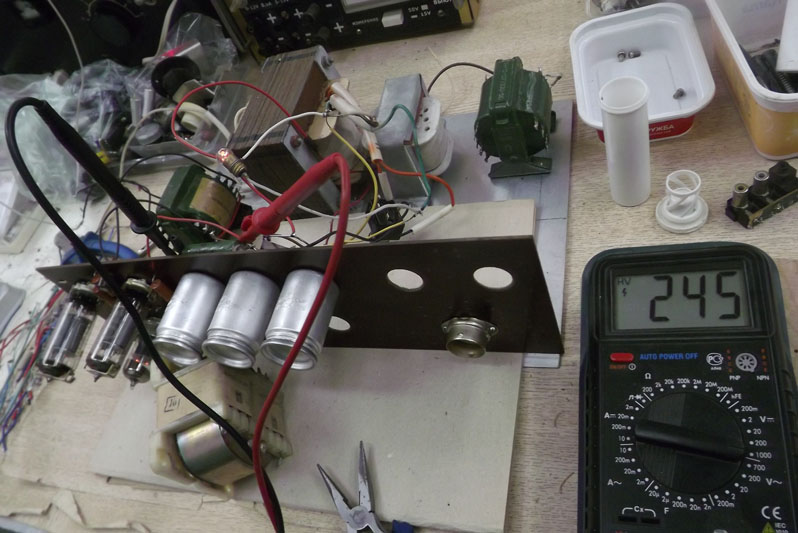

9. Распайка одного канала. В блоке питания стоит мост КЦ405А.

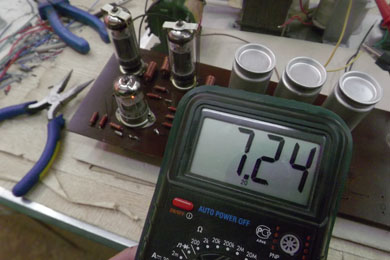

Проверяю накал:

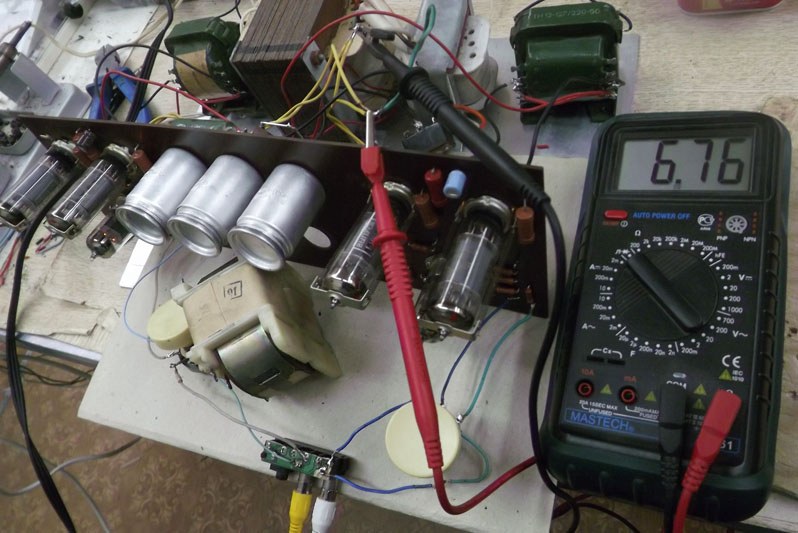

Накальная обмотка трансформатора даёт почти на 1В больше! Посмотрю, что будет, когда подключу все лампы. Возможно, придётся использовать отвод на 5В.

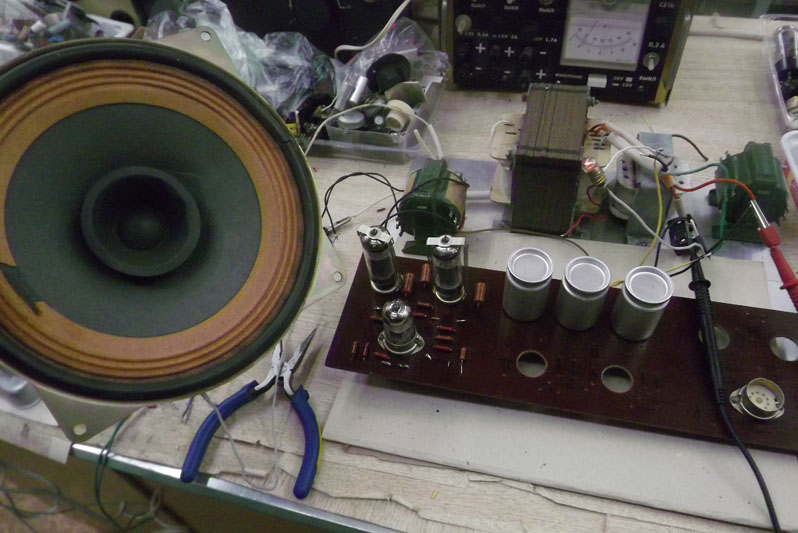

Несмотря на это, я включаю Ua:

Касаюсь входа пальцем – гудит!

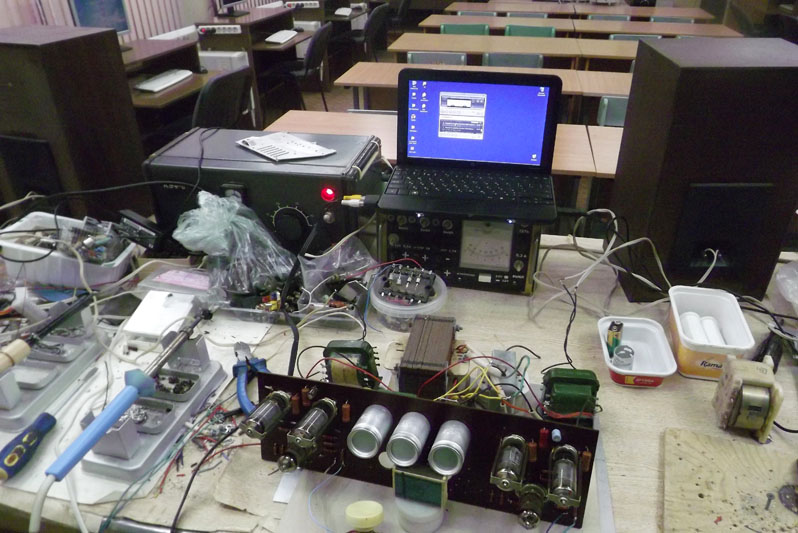

Подаю сигнал с нетбука:


Звуковая колонка «15АС-208», модернизированная, 4  Ом.

Канал работает нормально. Фон почти не слышен. Звук чистый во всём диапазоне. Низы и верхи прослушиваются прекрасно.

10. Второй канал распаян по образу и подобию первого

Напряжение накала подсело при подключении шести ламп:

Сигнал подан:

Появился фон, но при замыкании входа на минус (землю) пропадает.
На выходе колонки S30 (10АС-222), 4 Ом. Звук чист и приятен. Мощность, правда, невелика, но это следствие слабоватого сигнала и маловатого Ua – оно значительно просело под нагрузкой.

11. Индикаторы выхода будут 6Е1П потому, что именно они у меня есть в наличии.

12. 25 дек 18г решил переделать УНЧ на печатную плату. Во избежание.

А между тем назрел Новый – 2019 год

© SEkorp, 28 декабрь 2018.
