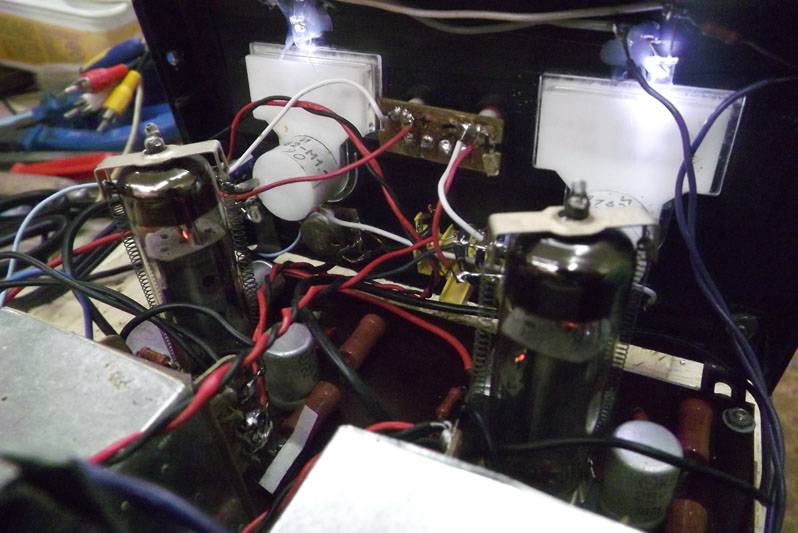

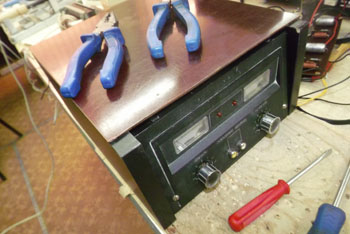

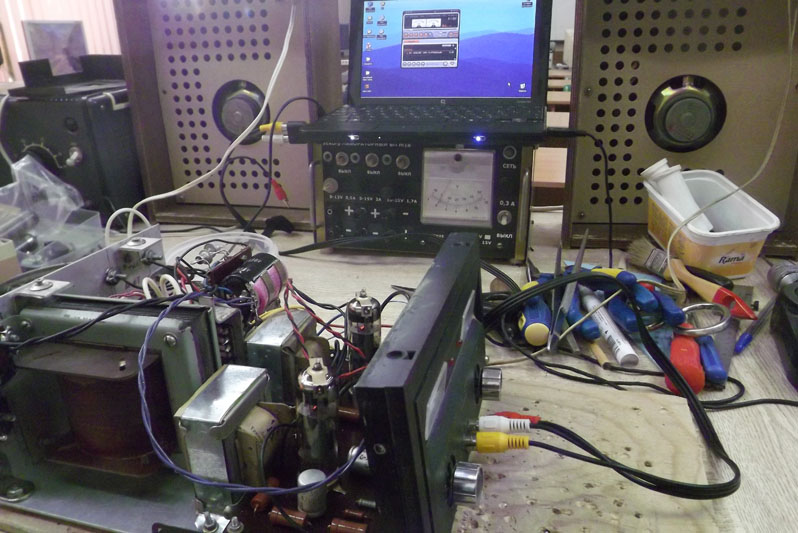

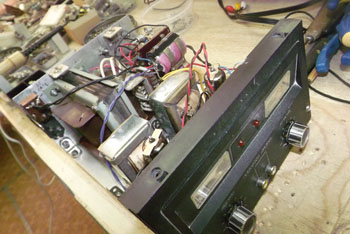

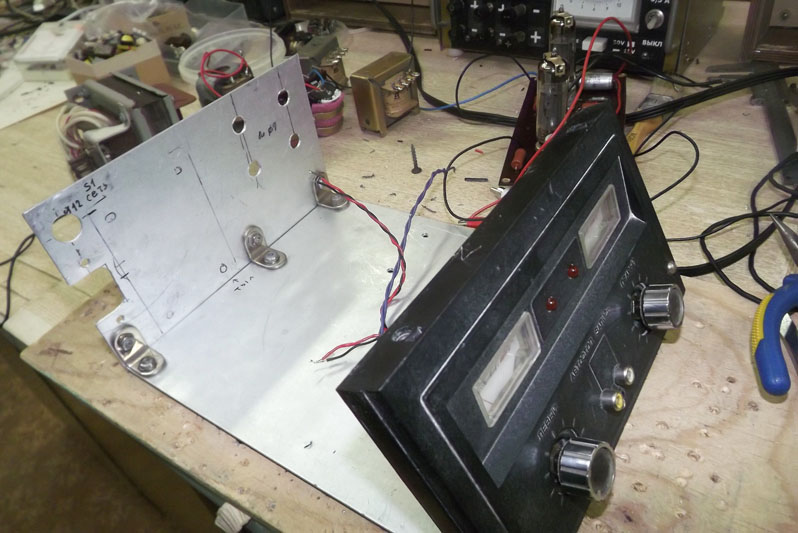

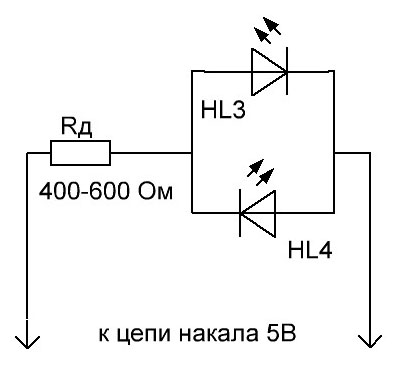

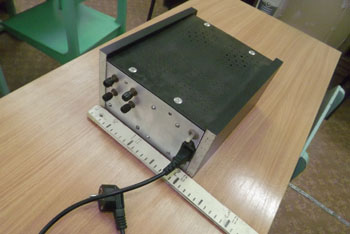

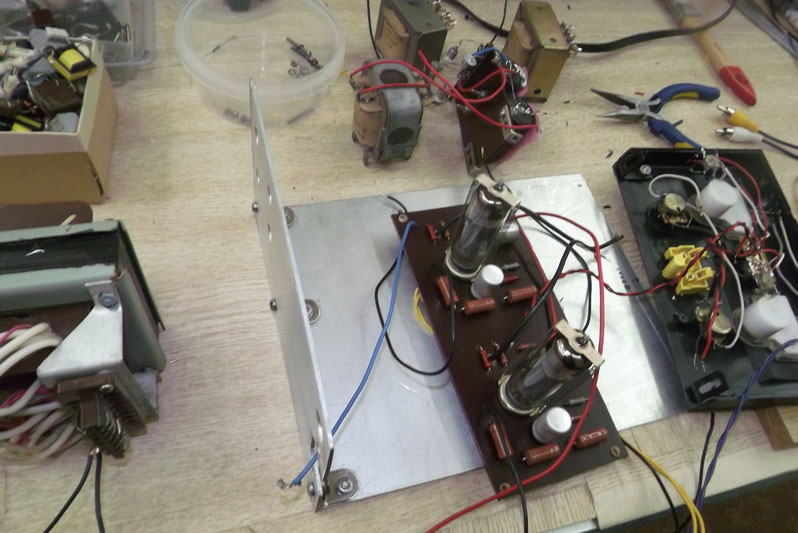

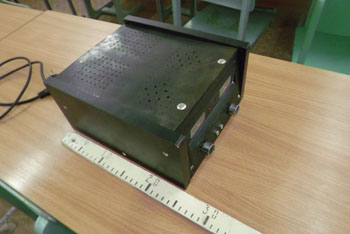

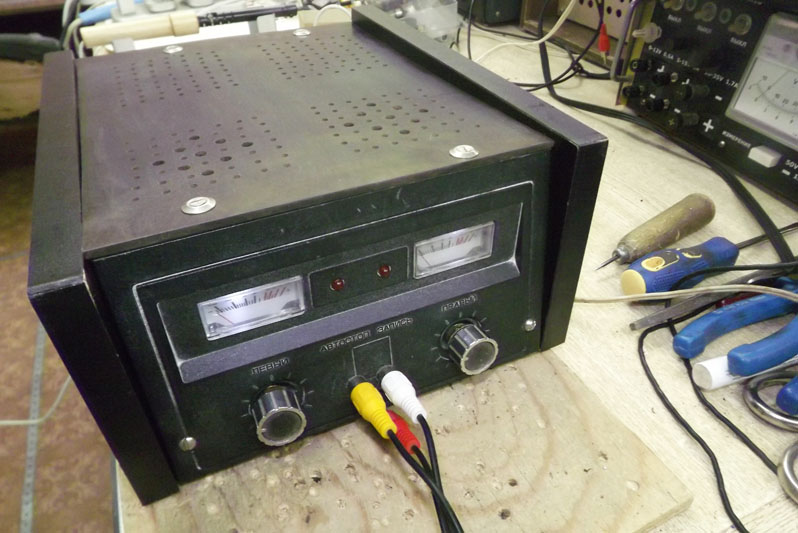

ПРОЕКТ №42: SE УНЧ для комрьютера на 6Ф5П Индикаторы стрелочные РА1, РА2 и пиковые светодиодныеHL1, HL2, светодиоды подсветки HL3, HL4, (одновременно – индикаторы включения сети) установлены и подключены: Элементы смонтированы навесным монтажом непосредственно на выводах индикаторов. Светодиоды подсветки приклеены к корпусу. 2. Для подсветки я использую пару белых светодиодов (тип неизвестен) от газонных светильников. Схема их включения стандартная: В процессе испытаний R1 индикатора выхода я выбросил, а подстроечникR3 оказалось вполне уместным использовать сопротивлением 4,7 кОм. При этом пиковые индикаторы HL1, HL2 начинают «моргать», когда на вход подаётся максимальный сигнал, и регуляторы громкости установлены, практически, на максимум. Жаль, УНЧ так хорошо работал… Хватит ли терпения собрать всё в корпус? Попробую… Боковые стенки будут жёстко крепиться к основанию и задней стенке, верхняя крышка – съёмная: 4. Устанавливаю компоненты блока питания: подводка ~220В, выключатель, силовой трансформатор, диоды, конденсаторы фильтра, дроссель. Включаю и проверяю на холостом ходу: Выходные трансформаторы должны быть расположены под углом 90° к силовому, поэтому пришлось закрепить их специальным хомутом: Ставлю и закрепляю основную плату: 5. Все соединения восстановлены: 6. Включаю аппарат: Подаю сигнал: Пришлось немного повозиться, т.к. при подключении перепутал вход и землю левого канала. Нашёл, перепаял. Усилитель заработал нормально. Сейчас он трудится уже более 1,5 часа (не на всю мощь), и никаких шероховатостей. Создаётся впечатление, что УНЧ стал работать даже качественнее и громче, чем раньше. Размеры УНЧ:
|
