ПРОЕКТ №42: SE УНЧ для комрьютера на 6Ф5П

Часть 1. Предварительная подготовка.

Разбирая в очередной раз древние захламления в дровнике (дровник– это сарайчик или пристройка, в которой хранятся дрова; у меня – для бани), я наткнулся на забытые ламповые телевизоры«Рекорд-300-какой-то». Поскольку влага их не попортила, компоненты должны быть в нормальном состоянии, если их очистить от пыли. В одном (правом) даже почти все лампы стоят на своих местах:

Поближе:

На переднем плане лампа 6Ф5П. Я давно знаю и помню, что это – комбинированная лампа (триод-пентод), на которой вполне можно сделать УНЧ. Ну а поскольку такого усилителя у меня нет, в голове прочно засела идея сделать его. Плюс ко всему, можно извлечь два одинаковых выходных трансформатора. Собственно, это и оказалось решающим аргументом. Буду делать!
Поиски в сети дали массу результатов, более 90% которых сводятся к схеме, автором которой считается А. Манаков. Не буду даже и пытаться анализировать различные варианты – этого добра более чем  достаточно «на просторах Интернета». Остановлюсь на простом варианте с автоматическим смещением:

Можно поставить параллельно R4 электролит примерно 150мкХ16В, а в качестве R8  - два последовательно соединённых резистора по 2 Вт. R7 включают также последовательно с С1, а с точки соединения R5 и R7 сигнал подают на сетку VL1б. О типах деталей довольно много мнений, но большая часть их связана с субъективным восприятием звука. По причине, указанной выше, не вижу также смысла описывать работу усилителя.

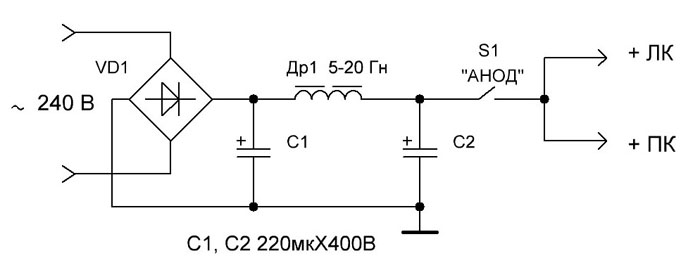

Блок питания соберу по самой простой схеме:

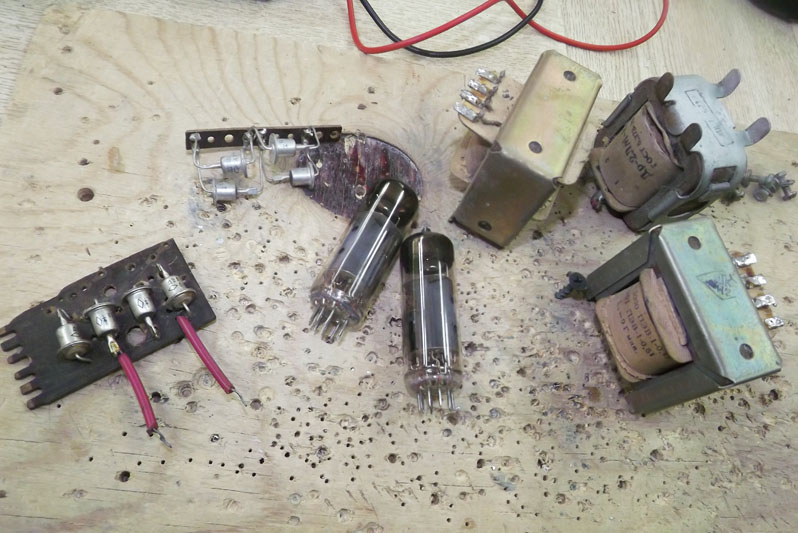

Фото основных компонентов:

Лампы 6Ф5П, диоды Д237Б или Д226Б, дроссель Др-2ЛМ-К, выходные трансформаторы (из вышеозначенных телевизоров) «ТВ-3Ш ИП4.730.015 ТУ» (авг-1981 и июль-1987). Намоточные данные:  n1=3000 ПЭВ-1-0,12; n2=91 ПЭВ-1-0,51; L1=9Г мин.
Силовичок (точно, не от телевизора) нашёлся довольно быстро. Правда, какая-либо маркировка на нём напрочь отсутствует.

Концов у него довольно много, и все они выведены на колодку. Где что – совершенно неизвестно. Придётся исследовать. Выводы колодки пронумерованы от 1 до 14, ко всем подпаяны провода. Измеряю:

Создаётся впечатление, что на 1-3 подаётся 220В, 8-9 и 10-11 – типа накальных, все остальные взаимосвязаны – это повышающая обмотка с отводами. Подам на 8-9 6,3 В и посмотрю, что будет на остальных:

1-2 37В; 1-3 65В; 10-11 1,8В; 4-7 162В. Что-то не то, к 220В и близко нет.

Перекрестившись, надев резиновые печатки, сапоги и подстелив под ноги соответствующий коврик (во избежание!), подаю на 1-3 сетевое напряжение 237В (по показаниям тестера). Жду. Нагрева нет, дыма нет, всё тихо.

Замеряю: 8-9 24В; 10-11 5В; 4-7 592В (!!!); 4-5 228В; 5-6 229В; 6-7 132В. Это уже ближе к желаемому. К тому же, сдаётся мне, что этот силовичок от какого-то древнего осциллографа, поэтому в нём и имеется 600В для ЭЛТ.

Есть смысл применить его в данном усилителе? Попробую.

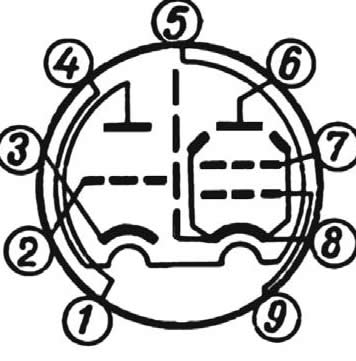

Цоколёвка 6Ф5П:

Примерная «обвязка» лампы:

Все детальки имеются:

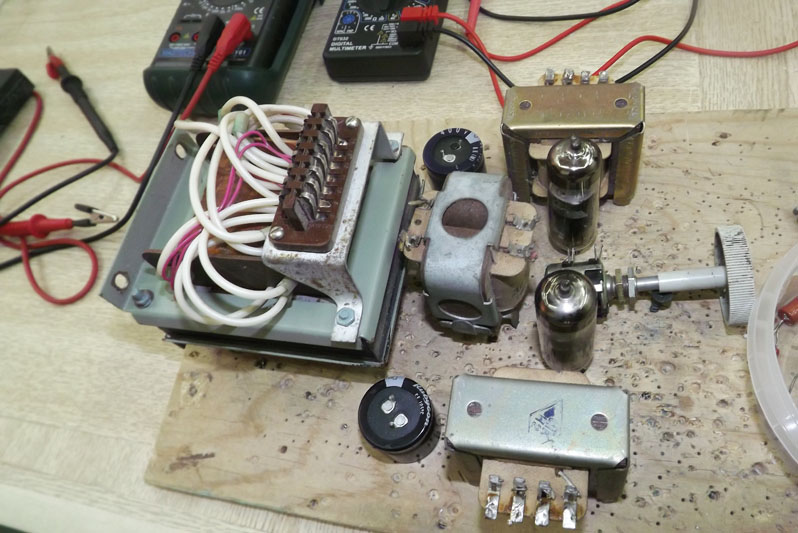

Прикидываю компоновку (нулевой вариант):

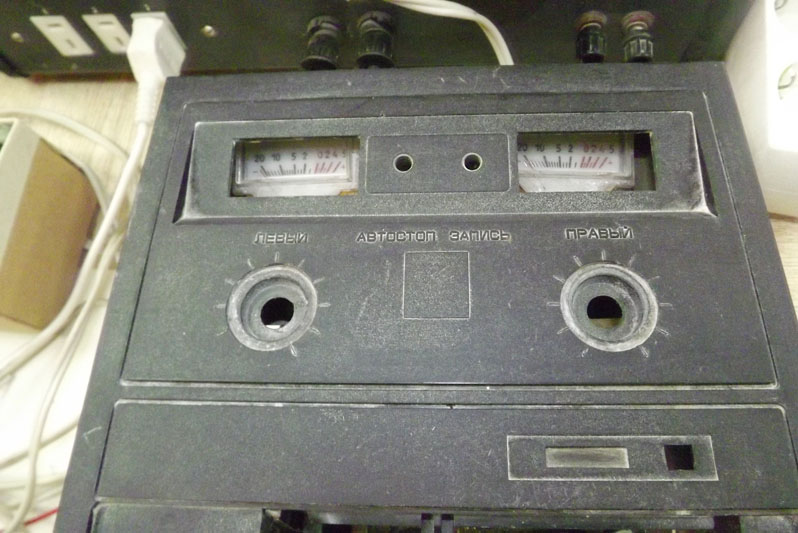

Возможно, этот элемент кассетника послужит ещё в качестве индикатора выхода усилителя:

Как говорится, процесс пошёл. Значит далее последует практическая часть.

SEkorp, 9 октября 2018.
