ПРОЕКТ №41: Лабораторный БП на МОСФЕТе

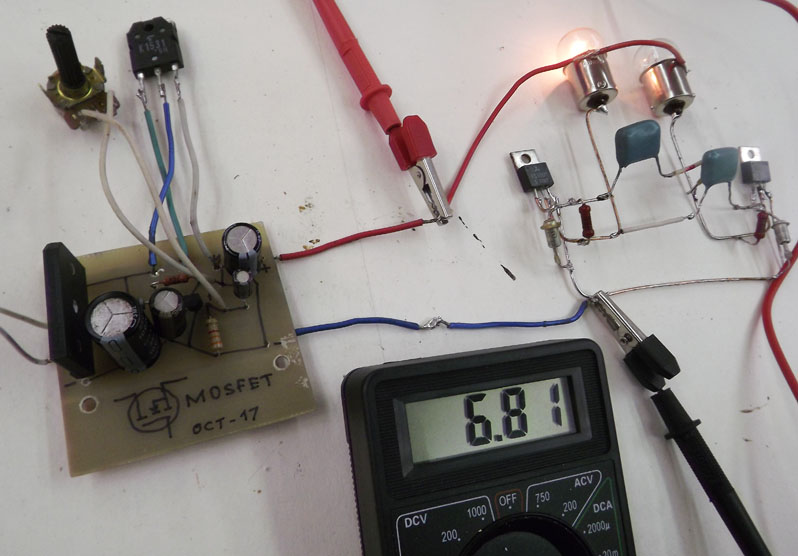

Собственно стабилизатор на МОСФЕТе К1531 я уже давно спаял и испытал (см. в Проект №33 "Простые конструкции на MOSFET-транзисторах"):

Детали: мост VD1 D5SBA60 600В/6А; диод VD2 RGP15J; транзистор VT1 K1531; DA1 (регулируемый стабилитрон) TL431C; конденсаторы С1 1000мк Х 50В, С3 4,7мк Х 50В, С4 680мк Х 35В, С5 100мк Х 30В; резисторы R1 470 Ом, R2 переменный 20к, R3 3,6к.

На вход я подавал от ~13 В до ~30 В. Силовой трансформатор – в зависимости от требуемого тока. Я испытывал с ТН36-127/220-50 и ТАН41-127/220-50К. Стабилизатор работал нормально.

С тех пор было сделано кое-что ещё. В начале лета я вернулся было к продолжению (так сказать, в материальном воплощении), поскольку пришёл, заказанный на AliExpress, цифровой ВольАмперметр (100Вх10А):

Питание его должно составлять ±4-30 В. Питать можно как от самого стабилизатора, так и от отдельного источника. Дело в том, что при питании от стабилизатора, прибор ничего не покажет при Uвых меньше ±4 В. Если же я хочу, чтобы показания начинались с ±0 В, то нужен независимый источник. Вот так:

Все, кому не лень, рисуют в сети такие картинки. Мне тоже не лень внести посильный вклад в енту кучку.

Возникла идея впихнуть стабилизатор с вышеозначенным индикатором в корпус от UPS:
Это мой и Олежкин реальный рабочий стол в деревне.

Но всякие летние дачные дела и заботы

сильно притормозили проект.

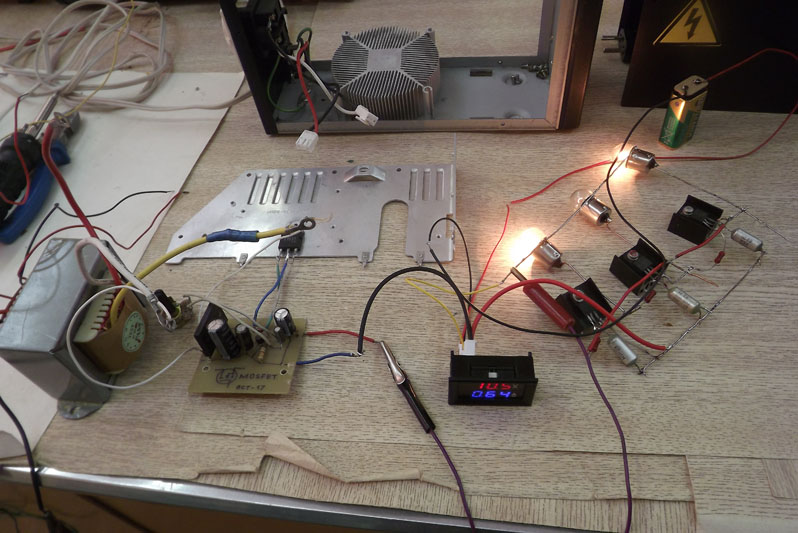

Теперь начались трудовые будни (учебный год), и настало время довести дело до логического завершения. Сначала я хотел использовать штатный силовичок от UPS, поскольку полагал, что он дает на вторичной обмотке ~12 В и ~12 В (с отводом от середины). Следовательно, в сумме ~24 В, что вполне нормально. Однако, измерения показали, что, на самом деле, ~8 В + ~8 В = ~16 В! Но всё-таки я подключил этот трансформатор, поскольку очень хотелось посмотреть индикатор в работе. Запитал его по-простому от батарейки 9 В:

Кстати, радиатор для MOSFET’а будет весьма солидный – от процессора (см. на заднем плане).

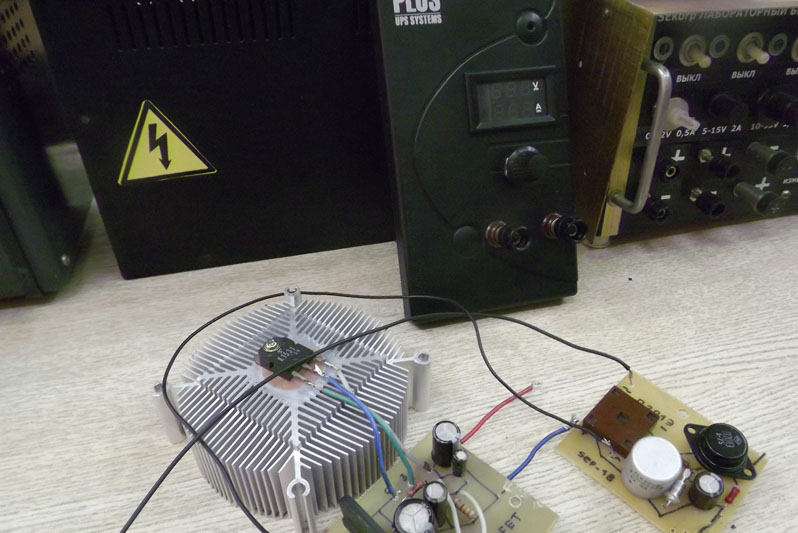

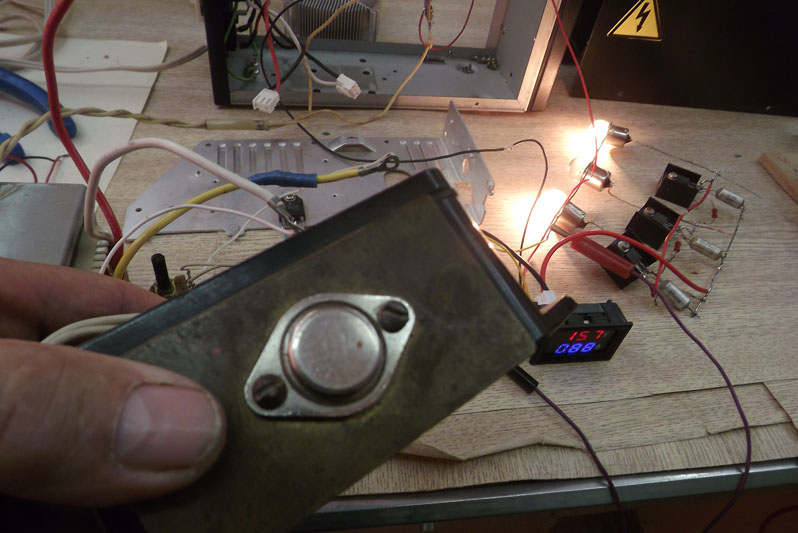

Затем подал на индикатор ±12 В от стабилизатора (который был самодельным – но не моим):

И всё же:

«Маловато будет!», имея в виду стабилизатор на MOSFET’е и его ±Uвых.

Пришлось покопаться в древнем хабаре. Там я обнаружил довольно монстрообразный древний трансформатор (совершенно не помню, откуда он взялся, наверное, с какого-то щитка) достаточно мощный , с напряжениями на вторичных обмотках: ~0-12 В и ~0-5-22-110 В.
Он весьма удачно вписался в корпус и позволяет запитать индикатор от отдельного источника.

Для индикатора (и - Achtung!! - кулера) я спаял простой стабилизатор на П201Э:

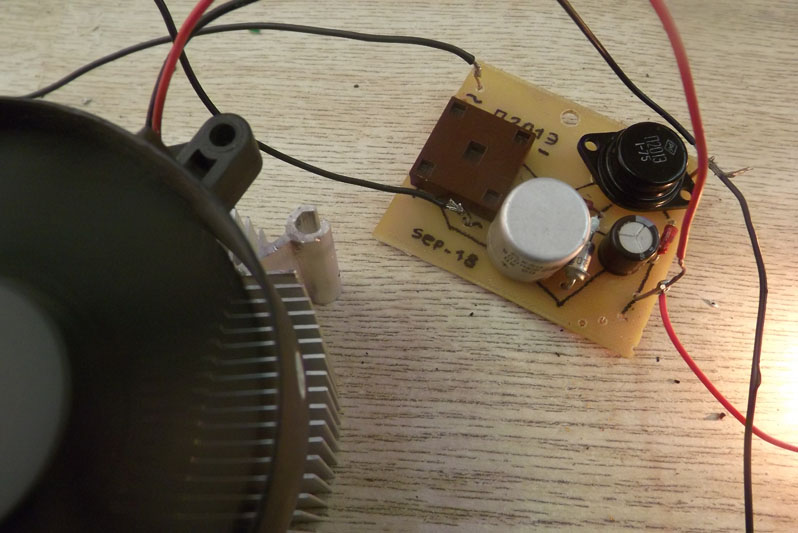

Затем я перенёс его на плату:

В качестве нагрузки использовал 3-фазный мультивибратор также на MOSFET’ах (см. соответствующий проект).

Прикинул размещение элементов в корпусе:

Индикатор установил на передней панели

Затем – клеммы и регулятор Uвых

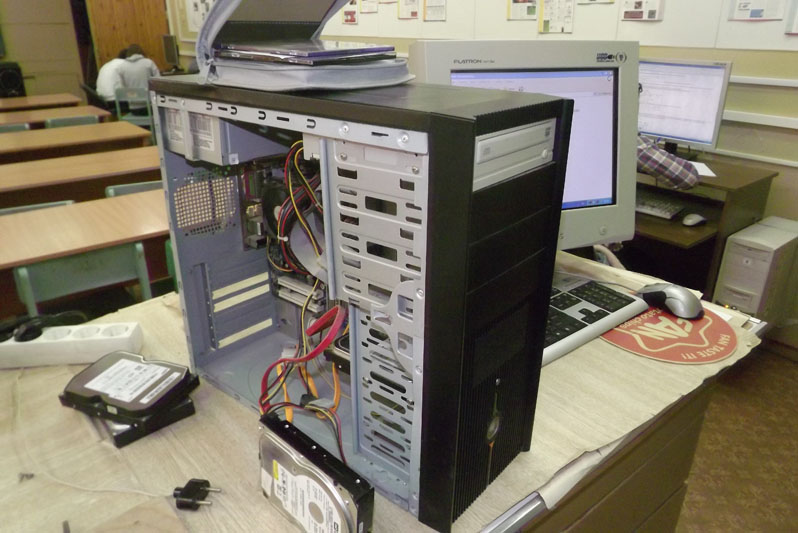

Постоянно возникают всякие отвлекающие факторы. Компьютеры в кабинете периодически выходят из строя. Приходится, в процессе занятий, их ремонтировать (хорошо, если есть, чем!), переустанавливать систему, заново устанавливать программы:

Тем не менее, дело (основное) помаленьку движется. Вот уже передняя панель стала на место, трансформатор и вспомогательный стабилизатор закреплены, сетевой вход ~220В сделан:

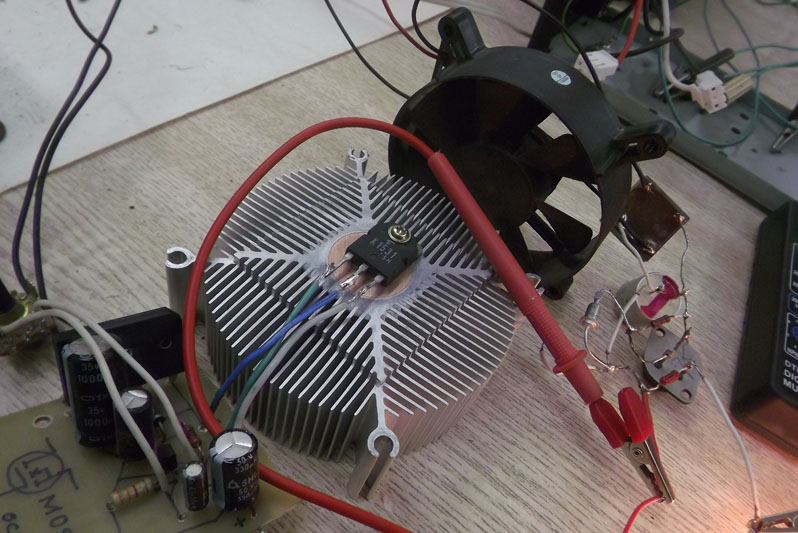

Кулер закреплён на радиаторе MOSFET’а:

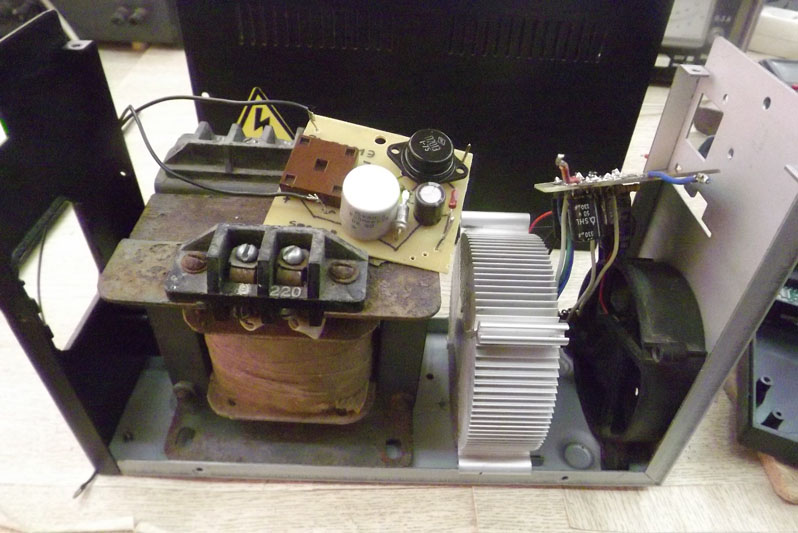

Все составные элементы размещены внутри:

Пробное включение без нагрузки:

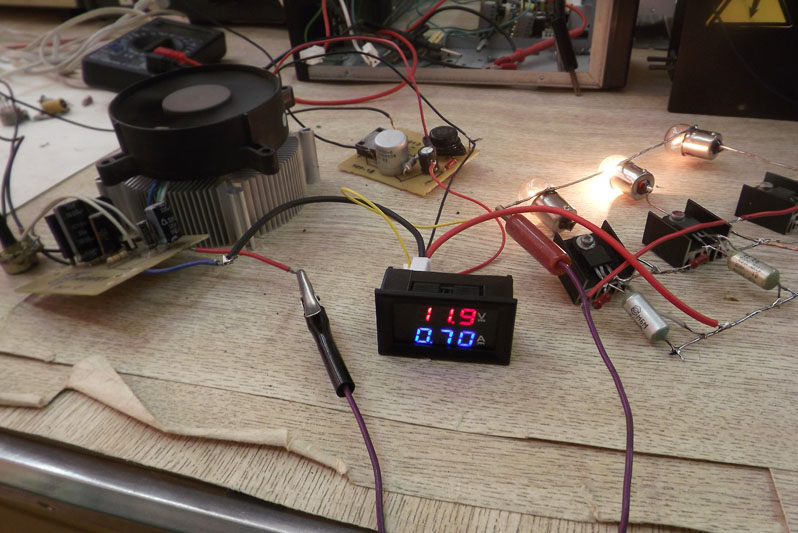

Включение с нагрузкой:

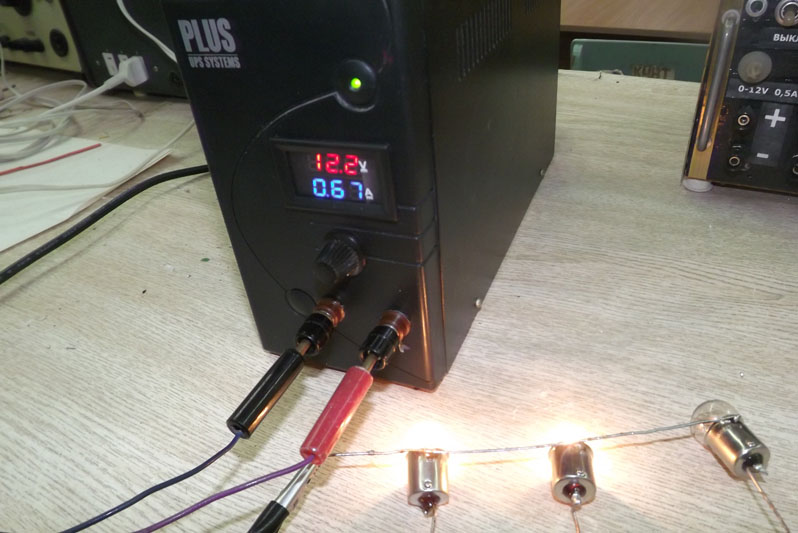

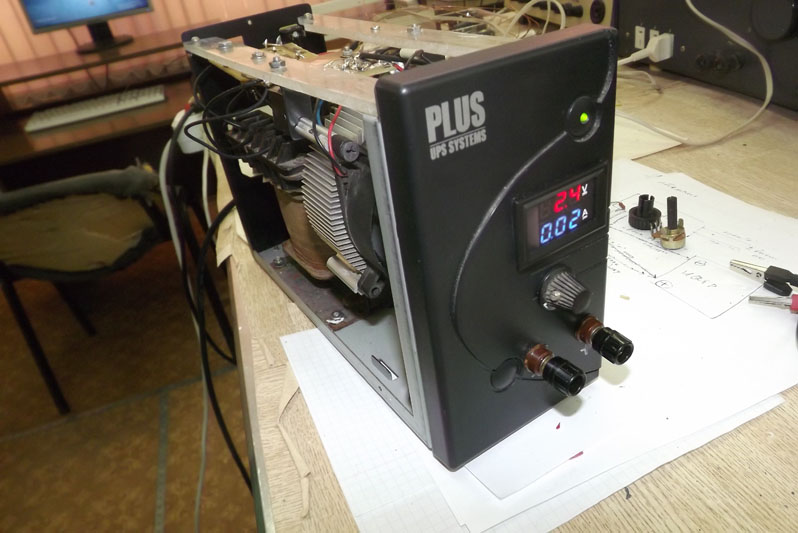

Корпус закрыт. БП работает:

Проект завершён. Отмечу, что размещение БП даже в готовый корпус заняло гораздо больше времени, чем изготовление самого стабилизатора.

SEkorp, 2 октября 2018г.
