ЭЛЕКТРОПРОИГРЫВАТЕЛИ
1. ПАТЕФОН мне подарила Жукова Зоя Ивановна.
Патефон не относится к электроаппаратам, но я не мог не показать его на этой странице. Он занимает почётное место в моём музее радиораритетов именно как предтеча ЭПУ. Хотя и не с патефонов всё началось, но далеко не в каждом музее в экспозиции записи/воспроизведия звука имеется подобный рабочий аппарат.
Внешний вид --> эмблема завода на внутренней стороне верхней крышки --> несколько ПАТЕФОННЫХ пластинок из моей мини-коллекции винила --> разобрав патефон, я обнаружил 10-и копеечную монету 1953 г. Кто ее туда запихнул, с какой целью? Может быть случайно? - неизвестно. Я вернул монету на прежнее место.
Сам патефон выпуска 1952г. Работает. Никакой замены частей и ремонта, кроме смазки.
Прослушивание записей именно с патефонных пластинок и именно на патефоне - это 100%-ый аналоговый раритетный звук, поскольку запись выполнялась чисто механическим способом, и воспроизведение происходит также чисто механически. Без электронного посредничества.
Стальная игла скользит по звуковой дорожке пластинки --> вибрация иглы передаётся мембране --> карман для запасных иголок, которые при небольшой сноровке вполне можно заточить --> рычаг тормоза - элемент кинематики
Рычаг регулятора скорости вращения пластинки --> рычаг вкл/выкл автостопа, когда головка "тонарма" приближается к центру пластинки --> двигатель под верхней панелью --> центробежный регулятор вращения
"Тонарм" одновременно является звуководом --> он соединяется с резонатором --> резонатор выполнен в форме улитки, он усиливает звуковые колебания --> вход и выход резонатора расположены рядом
2. "ВЕГА ЭП-110 СТЕРЕО" - я сам приобрёл этот электропроигрыватель.
Электропроигрыватель Бердского радиозавода "Вега ЭП 110 стерео" - неплохой аппарат Hi-Fi класса.
Имеет: электромагнитный звукосноматель с алмазной иглой, тонарм с регулятором давления и компенсатором скатывающей силы, плавный регулятор частоты вращения диска (33 и 45 об/мин) со стробоскопическим датчиком, квазисенсорсное управление работой, встроенный усилитель с выходом на стереонаушники (100 мВт), выходы 5 мВ непосредственно с звукоснимателя и 500 мВ с предварительного усилителя. Частотный диапазон: 31,5 - 18000 Гц.
В аппарате установлено ЭПУ польского производства Unitra "G-602M", коэффициент детонации 0,15%. Естественно, свои параметры аппарат показывает совместно с качественным усилителем и звуковыми колонками. В нашем случае это были: "Одиссей-у-010- стерео Hi-Fi" и 2х"Электроника 35АС-015 ".
3. Электропроигрыватель (ЭП) "Импульс 201 стерео" - мой личный аппарат. Я его купил 15 июня 1983г в г. Вязьма, магазин "Радуга". Дата есть в документации, а магазин функционирует до сих пор на том же месте, под тем же названием. Ассортимент значительно расширился (вплоть до продуктов!), но и радиотовары также имеются. Правда, практически все - импортные.
Далее цитирую документацию на ЭП :
ЭП предназначен для воспроизведения монофонических и стереофонических программ с граммпластинок всех форматов в комплекте с бытовой аппаратурой, содержащей усилитель мощности и акустические системы. ЭП можно применить для записи звуковых программ на стереофонические магнитофоны и приставки.
В ЭП применён центральный привод, состоящий из электродвигателя, на оси которого находится диск, и электронной схемы управления двигателем, собранной на полупроводниковых приборах. Переключение скоростей вращения диска 33 и 45 об/мин, включение и выключение ЭП осуществляется с помощью кнопок, расположенных на панели. Подстройка скорости вращения диска производится регулятором скорости вращения.
1 - вид спереди, 2 - вид сзади, 3- со снятой крышкой, 4 - со снятым диском
5 - дата выпуска, 6 - со снятой верхней панелью, 7,8 - вид на электронику
9 - блок управления электродвигателем, 10 - блок питания, 11 - электродвигатель, 12 - предварительный унч
Технические характеристики:
1. Питание от сети переменного тока частотой 50 Гц напряжением 220 В±10%.
2. Частоты вращения грампластинок 33 1/3 и 45 об/мин.
3. Пределы регулировки частоты вращения ±2...5%.
4. Коэффициент детонации не хуже 0,15%.
5. Диапазон воспроизводимых частот 31,5...16000 Гц.
6. Неравномерность частотной характеристики не более 10 дБ.
7. Рассогласование звукоснимателя по частотной характеристике не более 2 дБ.
8. Прижимная сила звукоснимателя не более 20 мН.
9. Относительный уровень шема со взвешивающим фильтром не хуже -55 дБ.
10. Уровень электрического фона -53 дБ.
11. Разделение между стереоканалами на частотах:
315 Гц - не менее 15 дБ
1 000 Гц - не менее 20 дБ
5 000 Гц - не менее 15 дБ
10 000 Гц - не менее 6 дБ.
12. Потребляемая мощность не более 15 Вт.
13. Габаритные размеры 375х300х120 мм.
14. Масса без упаковки 5 кг.
Аппарат долгое время работал у меня дома. Сейчас он такде в рабочем состоянии.
4. Переносной электрофон "Лидер-306 моно" выпускался с 1983 года.
Этот аппарат мне подарила Новикова Нина Владимировна. К сожалению, я не нашёл на нём года выпуска.
В былые времена, оказывается, были не только переносные магнитофоны, но и электрофоны!
Аппарат можно было взять с собой на пикник, чтобы отдохнуть под музыку. Если не забудешь прихватить
еще кучку грампластинок! Верхняя часть корпуса представляет собой отдельный функциональный блок - электроакустический агрегат с отсеком для батарей. Его можно было использовать совершенно отдельно
от проигрывателя как, например, мегафон.
Переносный электрофон 3-го класса ''Лидер-306-стерео'' предназначен для воспроизведения механической записи
с грампластинок всех форматов. Электрофон состоит из двухскоростного электропроигрывателя, с автостопом
и микролифтом, звуковоспроизводящего устройства, с 2-мя встроенными головками 2ГД-40, имеющего регулятор
громкости и тембра НЧ, ВЧ. Питается электрофон от электросети или встроенного источника из шести элементов
А-373 напряжением 9 В или внешнего источника.
1 - вид спереди, 2 - вид сзади, 3 - открыто, 4 - панель ЭПУ
5 - снят диск, 6 - вид на электронику ЭПУ, систему управления двигателем, 7,8 - усилитель отдельно
9 - блок усилителя открыт, 10 - акустика, 11 - электроника усилителя, 12 - усилитель крупно
Основные технические характеристики:
Номинальная выходная мощность, при питании: от сети 4 Вт, батарей 0,8 Вт.
Номинальный диапазон рабочих звуковых частот 100-10000 Гц.
Коэффициент детонации 0,2%.
Габариты 390х287х155 мм.
Масса 7,2 кг
К сожалению, даже на таком, как я считаю, серьёзном сайте как "Отечественная радиотехника ХХ века" я не
нашёл документации на данный аппарат. В справочнике имеется описание "Лидера-303". Полагаю, что он больше
отличается от 306-го внешне, чем внутренне и поэтому помещаю данный материал.
5. Электрофон "Концертный-304" выпуска 1978г. В рабочем состоянии.
1 - внешний вид, 2 - со снятой крышкой, 3 - общий вид inside, 4 - блок питания и усилитель
5 - ЭПУ электрофона inside, 6 - крышка-звуковая колонка, 7 - динамики 2ГД-40 2шт
Основные технические характеристики:
выходная мощность: ном. - 1,5 Вт, макс. -
3 Вт
частотный диапазон - 100-10 000 Гц
коэф. нелин. искаж. на частотах 200, 1000 Гц - не более 2%
уровень фона - не хуже -40 дБ
частота вращения пластинок - 33, 45, 78 об/мин
напряжение питания - 127 или 220 В±10%
потребляемая мощность - не более 20 Вт
габариты - 185х275х410 мм
масса без упаковки - не более 7,5 кг
Такие аппараты были весьма распространены в учебных заведениях.
Данный электрофон я сам спас от помойки и отремонтировал.
Инструкция и схема отстканированы лично мною 26 сентября 2013г.
6. Стереомагнитоэлектрофон "Россия-325С-1" - этот аппарат любезно предоставил моему музею Смирнов Александр Леонидович.
Когда-то он применял данный аппарат на занятиях, но постепенно китайские музыкальные центры вытеснили нашу отечественную аппаратуру , и она пошла в утиль. К счастью (моему) Александр Леонидович сберёг раритет от уничтожения.
Итак, представляю фото:
1, 2 - вид спереди; 3 - "фирменные" АС; 4 - вид на панель ЭПУ и магнитофона сверху;
5 - АС сзади; 6 - вид на панель ЭПУ и магнитофона сзади-сверху; 7 - вид сзади; 8 - вид снизу, к сожалению, год выпускасовешенно стёрт,
9 - вид снизу без крышки; 10 - панель ЭПУ; 11 - вот почему аппарат не работает: кто-то удалил из него силовой трансформатор! 12 - платы усилителей НЧ.
Пью кофе и думу гадаю: восстанавливатьстереомагнитоэлектрофон или нет?
Информация с сайта "Отечественная радиотехника ХХ века":
Электрофон комбинированный «Россия-325-стерео» представляет собой комбинированное устройство, которое обеспечивает воспроизведение записи с моно- и стереофонических грампластинок, а также запись моно или стереофонических фонограмм с последующим их воспроизведением
через акустические системы или стереотелефоны. Аппарат состоит из электропроигрывающего устройства – «III-ЭПУ-74СП», магнитофонной кассетной панели и двухканального усилителя НЧ, объединённых в одном общем корпусе, а также двух выносных акустических систем
Модель имеет: раздельные регуляторы громкости, стереобаланса и тембров по ВЧ и НЧ частотам, микролифт и автостоп в ЭПУ, автоматический останов при окончании магнитной ленты или неисправности кассеты с индикацией включения, клавишу временной остановки ленты, счетчик ленты, стрелочные индикаторы уровня записи, световой индикатор режима записи, регуляторы уровня записи и громкости на стереотелефоны. В модели есть возможность подключения микрофонов, стереотелефонов, а также любых источников звуковых программ на запись
Технические характеристики:
частота вращения диска 33; 45; 78 об/мин;
диапазон воспроизводимых частот, Гц: при: воспроизведении грамзаписи 40...12500, а при воспроизведении магнитозаписи 80...12500;
тип магнитной ленты А4205-3;
скорость магнитной ленты 4,76 см/сек;
коэффициент детонации, не более, %: электрофона 0,25, магнитофона-приставки 0,3;
относительный уровень шумов и помех в канале записи-воспроизведения -48 дБ;
уровень эл. фона -53 дБ;
максимальная выходная мощность 2х5 Вт;
напряжение питания 220 В;
потребляемая мощность 40 Вт;
габариты стереомагнитоэлектрофона 590х325х165 мм;
масса устройства без АС - 19 кг.
Цена - 180 рублей.
В 1987 году электрофон комбинированный ''Россия-325-стерео'' был модернизирован. Выпускавшийся до модернизации электрофон имел отдельную магнитофонную панель, подключаемую специальным кабелем, а после модернизации магнитофонная панель конструктивно объединена в общем корпусе. АС без наименования, с громкоговорителями 8ГД-Ш-1 или 4ГД-15 и радиотканью заменены на фирменные с громкоговорителями 4ГД-35. Электрическая схема прежняя. Аппарат стал именоваться Стереомагнитоэлектрофон «Россия-325С-1».
Инструкция по эксплуатации с того же сайта.
7. Стереоэлектрофон "Сонет 208 С-2" я сам разыскал для моего музея.
Аппарат в нормальном рабочем состоянии. К сожалению, отсутствуют колонки. Пришлось подключить к нему "странные" и "бесхозные" 6АС-2.
1, 2 - вид спереди; 3 - ЭПУ2-71СМ AriA; 4 - стробоскопический диск;
5 - вид сзади: хорошо видна цена и год выпуска - ноябрь 1990; 6 - вид снизу; 7, 8 - аппарат со "странными" колонками 6АС-2 воспроизводит вполне качественно!
К сожалению, документация к аппарату не сохранилась.
Но и в сети я её не обнаружил (в нормальном доступе). Некоторые "торговцы" предлагают НЕЧТО под названием данной документации в ехе-файлах или в странных архивах (что там архивировать-то?!). С такими я не связываюсь, поскольку не считаю, что инструкция по эксплуатации данного ЭПУ есть некий коммерческий продукт. Пусть они питаются им сами!
8. Переносной электрофон "ВОЛНА-307С" я лично сохранил для музея. К сожалению, на нём нигде не указан конкретный год выпуска. Электрофон в рабочем состоянии.
Вот что из себя представляет этот аппарат:
1 - вид спереди, 2 - вид сзади, 3 - открыта панель ЭПУ, 4 - ЭПУ крупным планом
5 - отсек для батареек, 6 - аустика: два динамика 3ГДШ-2-8-100, 7 - вид на регуляторы Inside,
8 - вид на стерео УНЧ также изнутри отсека
9 - вскрытие блока ЭПУ снизу, 10 - блок ЭПУ изнутри, 11 - диск прямого привода, 12 - фотодатчик и катушки свертихохолдного электродвигателя.
Документации на него тоже нет, поэтому информация с сайта "Отечественная радиотехника ХХ века":
Электрофон с универсальным питанием «Волна-307С», предназначен для прослушивания механической записи со стерео и монофонических грампластинок всех существующих форматов. Привод диска - прямой, от специального тихоходного электродвигателя.
В электрофоне предусмотрена регулировка тембра по низшим и высшим звуковым частотам, возможность расширения стереобазы.
Питание универсальное, от сети напряжением 127 или 220 в, а также от шести элементов 343.
Технические параметры:
частота вращения диска 33,33 об/мин;
коэффициент детонации звука - 0,2%;
выходная мощность усилителя низкой частоты 2х2 Вт;
диапазон звуковых частот, эффективно воспроизводимых собственной акустической, системой не уже 100...10000 Гц;
потребляемая от электрической сети мощность - 18 Вт, от батарей не более 10 Вт;
габариты электрофона - 480х260х120 мм;
масса - 6,5 кг.
Розничная цена 80 рублей.
Электрофон выпускался Саратовским ПО «Корпус» с 1986 года.
В начале 90-х электрофон был модернизирован в новую модель «Волна-307С-1».
Инструкция по эксплуатации.
9. Электрофон «Россия-323» выпускался с 1985 ПО «Полёт», г. Челябинск.
Аппарат обеспечивает воспроизведение звукозаписи с монофонических, или стереофонических (в монофоническом звучании) грампластинок. Электрофон состоит из электропроигрывающего устройства III-ЭПУ-76 и усилителя низкой частоты, объединённых в одном корпусе и выносной акустической системы без наименования с громкоговорителем 4ГД-35. Тембр звучания устанавливается с помощью регуляторов по высшим и низшим частотам. Имеется возможность подключения магнитофона на запись/воспроизведение и радиотрансляционной сети в режиме усиления звука. Корпуса блоков отделаны шпоном ценных пород дерева.
Технические параметры:
номинальная выходная мощность: – 1,5 Вт, максимальная – 4 Вт;
полоса воспроизводимых звуковых частот: 80...12.500 Гц;
уровень среднего звукового давления, не менее 70 Дб;
уровень фона, не хуже 53 Дб;
чувствительность усилителя со входа: магнитофона 0,15-0,2 В; радиотрансляционной линии 9-15 В;
питание от сети переменного тока напряжением 200В;
частота вращения грампластинок: 78, 45 и 33 об/мин;
мощность, потребляемая от сети: 30 Вт;
габариты, мм: блока электрофона - 395х325х150, акустической системы - 365х270х140;
масса комплекта – 12 кг.
Цена с 1984 года – 63 р, с 1985 года – 55 р.
Фото:
1 - вид анфас; 2 - сбоку (гнёза вход/выход на запись); 3 - сзади, 4 - для сетевого шнура;
5 - электрофон и динамик; 6 - inside; 7 - УНЧ и блок питания; 8- ЭПУ;
8 - аппарат в рабочем состоянии, немного "трещит" регулятор громкости, а в остальном всё вполне в порядке.
Я лично спас этот аппарат от утилизации и отсканировал документацию на него 17.12.2015г: инструкция по эксплуатации и схема здесь.
10. Ламповый электрофон «Каравелла» я сам нашёл зимой этого года. К сожалению, аппарат имеет явные следы ремонта. Хорошо, что только снаружи. Вся электронная часть осталась нетронутой и предстаёт перед нами в «первозданном» виде. Если Вы регулярно посещаете мой сайт, то обратили внимание, что я подвергаю экспонаты минимальному (по возможности) ремонту, который не меняет ни их внешний вид, ни внутренне содержание. Ну а теперь – по делу.
Сетевой ламповый электрофон «Каравелла»выпускался на Кировском заводе «Ладога»с 1968 года. Он предназначен для воспроизведения грамзаписей с обычных и долгоиграющих пластинок всех форматов. В нём имеются гнёзда для подключения электрогитары (das ist fantastisch!!), магнитофона и дополнительного громкоговорителя. В корпусе размещены: двухламповый усилитель, громкоговоритель 4ГД-28 и блок питания. В откидной части корпуса расположено ЭПУ типа III-ЭПУ-28, имеющее три скорости вращения: 33, 45 и 78 об/мин. Номинальная выходная мощность 2 Вт, диапазон воспроизводимых частот 150...7000 Гц, чувствительность звукоснимателя 250 мВ. Диапазон регулировки громкости 40 дБ, тембра по высшим частотам 6 дБ. Потребляемая мощность 45 Вт. Размеры 536х284х151 мм, масса 9,7 кг.
Фото моего экземпляра:
1 – откидная часть корпуса закрыта; 2 – это действительно каравелла (чтобы никто не сомневался!); 4 – вид сзади, внизу чётко видна дата «1973 XII», кстати, имеются специальные уголки для крепления электрофона на стене; 4 – откидная часть корпуса открыта, и вот он пример «ремонта» - тонарм звукоснимателя;

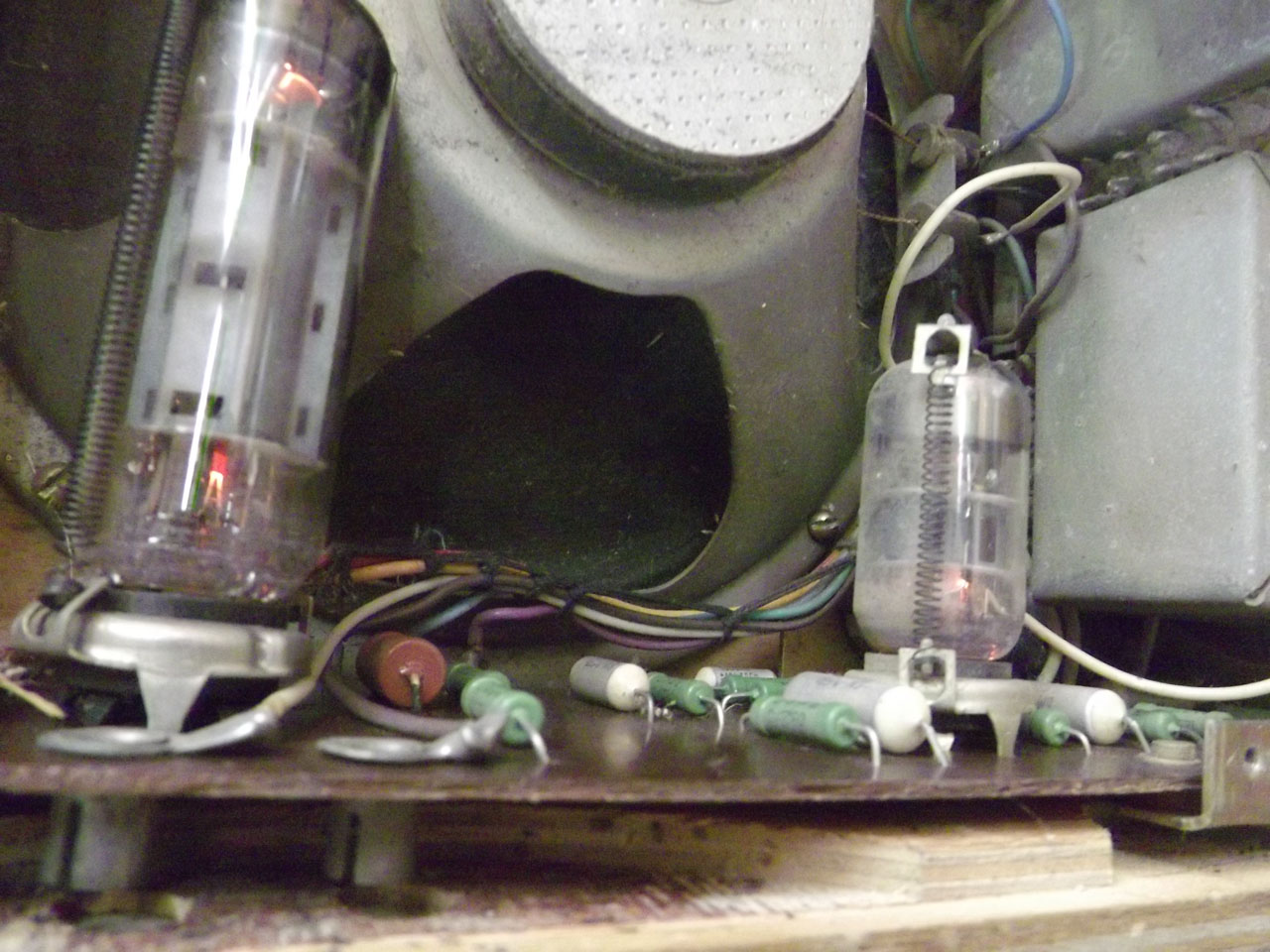

6 – вид сзади на усилитель с динамиком и блоком питания; 7 – динамик 4ГД-28-90 в нормальном состоянии без видимых дефектов и повреждений; 8 – ЭПУ снято;
9 – ЭПУ с обратной стороны; 10 – штамп ОТК и дата «Х 73», как и на везде, где это возможно было увидеть, ЭПУ немного «старше» самого аппарата: 11 – поскольку я не обнаружил повреждений или «горелых» деталей, пробую включить электрофон в сеть, он работает, правда ЭПУ слегка подтормаживает; 12 -13 – крупно ламы УНЧ в работе.
Описание электрофона «Каравелла» в журнале РАДИО, №6, 1968г.
