Является ли хвост таким
же важным органом как, например, рука? - вот в чем вопрос!

ПРОЕКТ №1: примитивнейшая ЦМП на светодиодах по материалам сайта http://eltora.ru/
"Цветомузыка своими руками за 5 минут".
Не знаю, как и кто, а я за 5 минут не успел даже найти светодиоды и резисторы в своих запасниках. Не то, что спаять, подсоединить, проверить и оформить как законченную конструкцию.
Расскажу, как я сделал эту "цветомузыку".

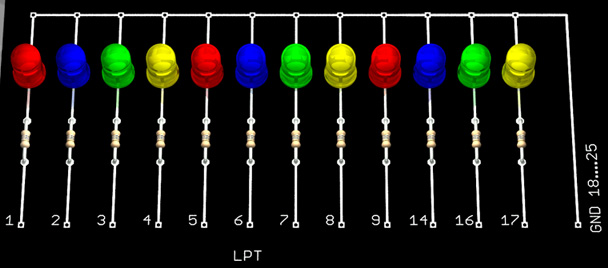

1. Я наткнулся на упомянутый сайт, где были такие вот картинки:

минусы светодиодов к GND, плюсы - к соответствующим контактам LPT-порта


Резисторы рекомендовалось подобрать от 470 Ом до 1,5 кОм.
Кроме того, пришлось скачать программу SLP, установить ее и опробовать.

2. Я выбрал наиболее яркие светодиоды из тех, что у меня были. Причем, красных не нашлось, и я макнул белые в старую краску для фломастеров. Не знаю, может быть именно из-за старости краски они окрасились в какой-то бледно-малиновый цвет, а не красный. Ну ничего, найду красные - заменю.
Резисторы я взял из ячейки, где у меня было написано К56 - К68 (старые обозначения от 560 Ом до 680 Ом) не глядя.

3. Затем я спаял всю эту систему "на соплях" и подключил к LPT-порту


запустил программу SLP, и все заработало. Наверное, это и был этап, расчитанный на 5-и минутный отрезок времени, как было заявлено на упомятутом сайте.
Но я решил "пойти мимо и дальше". Ведь тот девайс, который получился, нельзя было применить никуда! Сначала я прикинул экран:

4. Далее я решил реализовать давнюю идею "встроить" эту ЦМУ в 5-дюймовый отсек системника.
Для этого я освободил шасси старого 5-дюймового дисковода от всего лишнего и отпилил почти половину, чтобы оно ни за что не цеплялось внутри корпуса

5. Печатную плату я сделал так: начертил примерное распложение площадок и прорезал дорожки стамеской

6. В процессе возникла попутная идея: поиметь возможность "переключения каналов". Но, чтобы не громоздить многопозиционный переключатель, я решил, что буду делать это вручную, когда очередная цветовая картинка надоест. Для этого я применю вот такие штырьки с ответной частью, которые также нашлись в моих запасниках. Контактные площадки на плате я залудил.

7. Далее пришлось озаботиться интерфейсным кабелем. Его я тоже нашел в запасниках. /Вот и попробуй выбросить какое-нибудь "барахло"!/

8. Я спаял все воедино и вот что получилось

9. Подключил, включил SLP и девайс ожил

10. Затем я привинтил плату к шасси и опробовал девайc по месту расположения

и прикинул "экран"

11. Выпилил ножовкой экран нужного размера, привинтил его уголками к шасси, вставил в системник,

подсоединил к LPT-порту, включил SLP


Так все это выглядит более-менее завершенно.

Достоинства:
1. мало деталей
Недостатки отсюда вытекают автоматически:
1. много проводов
2. необходимо запускать специальную программу
3. я не знаю, как работает SLP-программа, как управляет светодиодами соотносится с музыкой
4. светодиоды безинерционные источники --> резкое мигание
5. Я НЕ ПОНИМАЮ, какое отношение имеет моргание разноцветных светодиодов к ЦВЕТОМУЗЫКЕ в ее классическом толковании!
